利用中波信号测量雷电屏蔽效能已申请专利
来源: | 作者:futuruwa | 发布时间: 2022-08-18 | 133 次浏览 | 分享到:

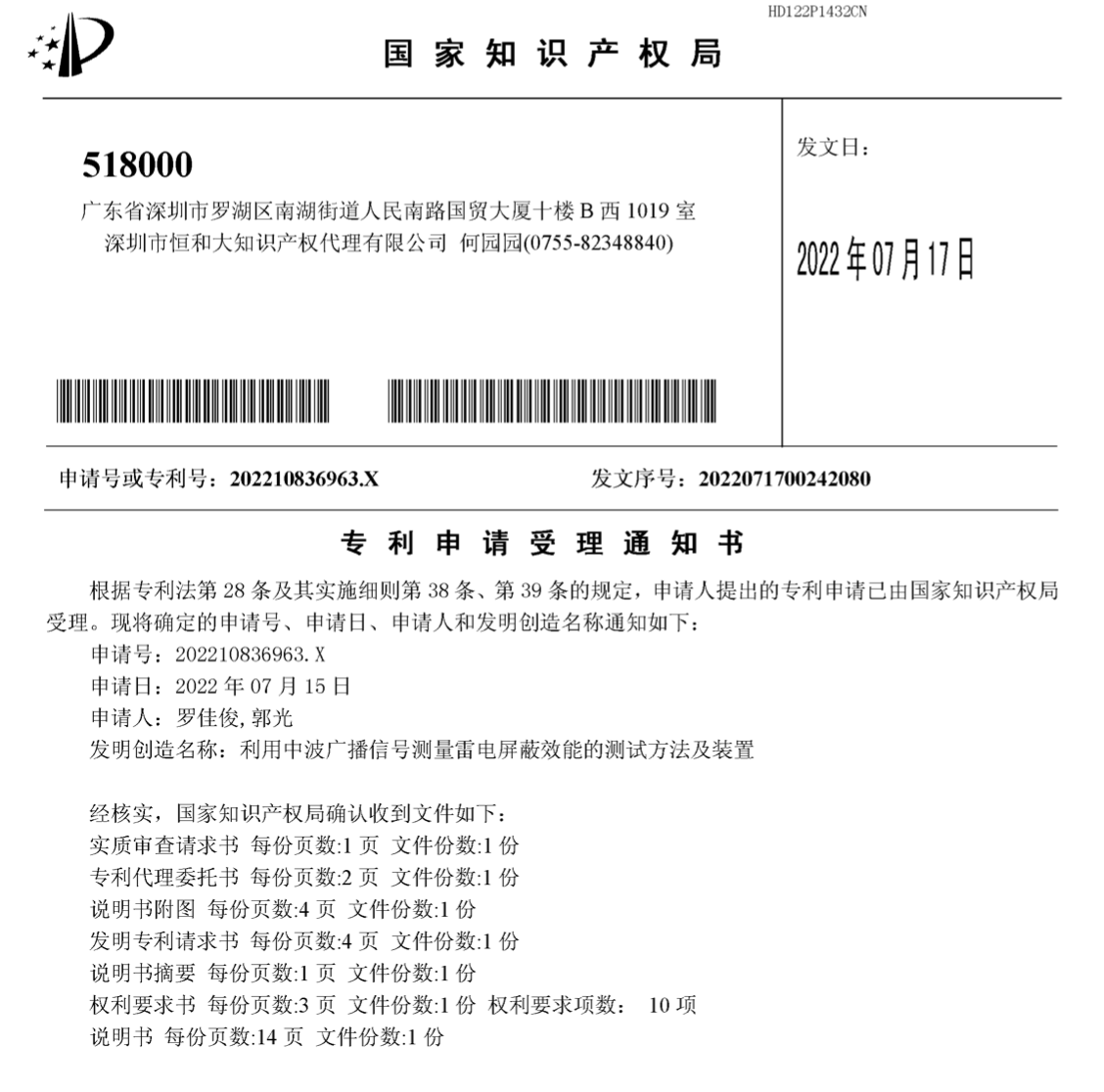

近日,郭光等人申请了利用中波信号测量雷电屏蔽效能的方法和设备的实用新型和发明专利,这是国内首次采用的一种经济、可行的雷电屏蔽效能测试方法,为在全国范围内的检测公司开展雷电屏蔽效能检测奠定了基础。除申请专利外,还在撰写了一篇相关的论文,更加详细的介绍了测试的理论基础和方法。预计在2022年底发表在电气技术》杂志。

近日,郭光等人申请了利用中波信号测量雷电屏蔽效能的方法和设备的实用新型和发明专利,这是国内首次采用的一种经济、可行的雷电屏蔽效能测试方法,为在全国范围内的检测公司开展雷电屏蔽效能检测奠定了基础。

雷电电磁脉冲LEMP是造成电子信息设备损坏的一种重要的干扰源。对雷电电磁脉冲防护的措施一般是采取屏蔽,通过高磁导率的屏蔽网格将电磁脉冲能量吸收掉。雷电电磁脉冲的频率集中在1MHz以下,且是脉冲波,实际自然界中的闪电常常包含多个脉冲,目前学术界对雷电直击雷的脉冲波波形定义为10/350us。

然而,对于采取的屏蔽措施是否能满足要求,目前还没有合适的测量方法,也没有检测公司开展这项检测业务。大多数的检测公司对防雷措施的检测还停留在接地电阻、等电位、SPD和直击雷的检测。为了弥补屏蔽测试的短板,寻找一种可行的测试方法,罗佳俊等人通过不断的探索,最终确定了一种简易、经济的测试方法。

该测量方法利用中波广播电台的AM信号作为信号源来模拟雷电信号,中波信号的频谱为533KHz-1570KHz,与雷电频谱具有叠加部门。与转瞬即逝的雷电信号不同,中波信号分布广泛,便于获取,且具有连续性,非常容易接受。信号的处理设备采用中波场强仪,显示信号单位为dBuV;由于中波信号的波长较长,容易受到周围环境和天气的影响,因此,接收采用有源环形天线,该天线的工作频段为20kHz-30MHz,可以将接收的信号放大。

本测试理论和方法与珠海市斗门区公共气象服务中心开展了为期2年的试验,证明该方法有效,经济,便于推广。
