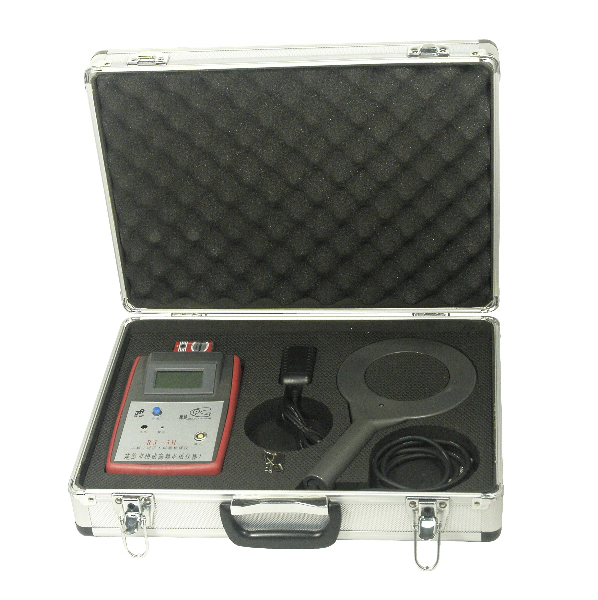

工频磁场(近区)场强仪,主要用于测量高压输变电系统,配电室,感应炉,地铁,电动机车,医疗设备,烘干设备,计算机等具有电磁辐射作业场所的磁场强度。可供劳动保护,职业病防治,环境检测,环境卫生等工作。
技术性能:
1、频率范围:30 Hz~5000Hz
2、量程:0.1uT~1999.0 uT
3、整体测量误差:±2.0dB
4、使用条件:
(1) 环境温度:-10~40℃
(2) 相对湿度:80%以下
(3) 电源:两组(1)8.4v充电电池、(2)6F22 9v 叠层电池
(4) 样式:携带式
(5) 仪器尺寸:450mm×100mm×50mm
(6) 外包装箱尺寸:440mm×320mm×100mm
(7) 重量:550g
工频磁场(近区)场强测试仪,主要用于测量高压输变电系统,配电室,感应炉,地铁,电动机车,医疗设备,烘干设备,计算机等具有电磁辐射作业场所的磁场强度。可供劳动保护,职业病防治,环境检测,环境卫生等工作。
3、测量误差:±2.0dB
(1)变电站内,各类高压电抗器是最强的工频磁场源。电抗器周围的工频磁感应强度大小与电抗器类型(铁心式或空心电抗器)、有否金属外壳、外壳材质、电抗器结构设计(空心电抗器线圈直径、尺寸)、三相布置方式(三相迭置、水平、三角形布置等)以及周围有否屏蔽措施等因素有关。由实测及计算可见,不论何种电抗器,在距其中心10m以外,工频磁感应强度一般均已衰减到1μT以下,通常对变电站围墙外不产生任何影响。高压电抗器对站内的影响,主要表现在对紧邻电抗器的控制室内计算机常规CRT显示器的偏转线圈产生工频磁场干扰。通常,在1μT外界磁场水平,CRT显示器即可能产生明显抖动而为站内人员察觉和关注。换用液晶显示器或采取适当屏蔽措施,可予解决。(2)各电压等级的变电站内,大电流母线也是较大的工频磁场源。其中尤以距GIS金属筒体1m以内区域的磁场水平为高(可达100μT以上)。尽管GIS金属筒体(外壳)能有效屏蔽周围磁场(屏蔽效率与外壳相对导磁率、电导率与筒壁厚度、筒体直径等参数有关),但因其结构紧凑、人体可处在距筒体内大电流母线甚近的距离,故在邻近筒体的小范围内,磁感应强度曝露水平甚至高于更高电压等级的户外大电流架空母线。实测调查表明,500kV户外变电站高压母线及引下线下方,最大工频磁感应强度不超过50μT。在110kV及以下变电站内,主变压器10kV侧出线母线排(电流相对最大)下方磁感应强度较高。通常,10kV母线排的桥架金属槽也能有效削弱邻近部位磁场,该区域最大工频磁感应强度不超过20μT。(3)由研究结果看,上述设备在周边产生的磁场均随距离呈指数衰减。在距磁场源2~10m距离外,高压电抗器或GIS母线周围的工频磁感应强度均迅速衰减到10μT以下。高压变电站内的高压配电装置区域,是典型的“受控区域”。在有严格工程和管理措施的变电站高场强区域内,人员可能到达部位的工频磁感应强度水平,明显低于国际权威标准对受控环境下工频磁感应强度的允许曝露水平(500μT或2710μT)。变电站内环境实际磁场曝露水平,对进入受控环境的人员是安全的,可接受的。
