台式智能型防雷元件测试仪 FW-SPD03

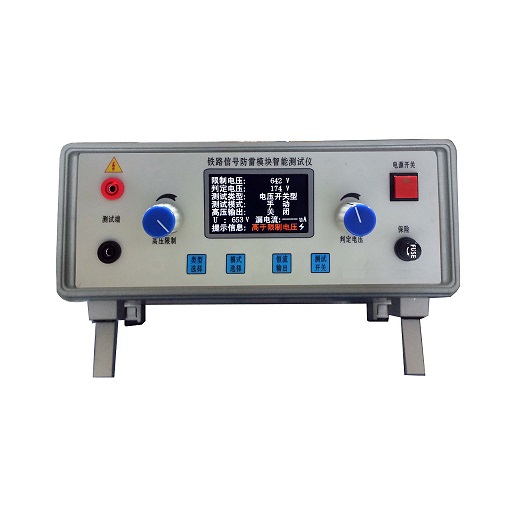

台式智能型防雷元件测试仪 FW-SPD03

智能型防雷元件测试仪,测量MOV,GDT和各种SPD
0.00
0.00

智能型防雷元件测试仪,测量MOV,GDT和各种SPD

产品简介:

1、适用于各种MOV型和GDT型防雷器、浪涌保护器、压敏电阻金属陶瓷二、三电极放电管、真空避雷管等过压防护器件的直流参数的测量。

2、电压开关类防护器件:火花间隙放电,气体放电管,半导体放电管,三段双向可控矽等有导通负阻效应的元件。

3、 电压限制类防护器件:压敏电阻,瞬态抑制二极管,氧化锌防雷器件等有钳位效应的器件。

4、 适用于防雷检测中对各种SPD好坏的测量和判断。

产品特点:

1、采用3寸彩色显示屏同屏显示各种测试指标测试直观一目了然。

2、数字式测试上限设置显示、判定参考设置显示,测试类型选择、手动测试及自动测试设置。

3、测试后智能判定器件正常或红色显示提示超限类型 (超出上限或低于判定设置)。同时发出语音提示, 为测试人员作出定性判断。

4、提供两种工作电源,AC22OVDC12V,重量轻,便于携带现场测试。

5、采用铝合金外壳,抗外界电磁干扰、测试精度高、显示稳定。

6、自动测试时可配合判定参考电压、上限限制电压和提示信息,对防雷模块的工作范围进行快速判断,用于批量筛选和参数判定。

技术指标


1.     高压上限设置范围:      0~1999V

2.     判定参考设置范围:      0~1799V

3.     电压限制型测试:

技 术  指 标

测 量  范 围

工 作  误 差

测 试  条 件

起始动作电压U1mA

01999V

≤±1%±1d

1mA±5μA

漏电流

I1/4U1mA

0199.9μA

≤±1μA±1d

1mA

≤±1%±1d

电压开关型测试:

技 术  指 标

测 量  范 围

工 作  误 差

测试条件

直流击穿电压

Vsdc

01999V

≤±1%±1d

电压上升速率

100V/S±5%

4.     其他指标:

绝缘电阻:≥20MΩ(500V          耐压:AC2kV50HZ1min

电源:AC 220V   50Hz/60Hz          DC 12V 1A (芯线+极)

功耗:≤10W            储存温度和湿度:-10℃~50℃ ≤90RH

工作温度:-20℃~50        湿度: ≤85RH


仪器面板和显示介绍


注:后面板3孔电源座为220V 50Hz电源输入接口;圆孔为12V直流电源输入接口(内正外负),不能同时接通两个电源供电

圆按键为语音播报切换静音按键,按入为静音。

压敏电阻显示屏内容示意:



限制电压:               1999V

判定电压:               100V

测试类型:       压敏电阻/放电管/电压限制型/电压开关型

测试模式:               手动/自动

高压输出:               开启/关闭

U1mA: 8888V        漏电流:   0000uA

提示信息:    器件工作正常/高于限制电压/低于启动电压
