雷电流波形在线监测仪FW-BX-02

雷电流波形在线监测仪FW-BX-02

雷电流波形监测仪FW-BX-02为采集雷电流波形、雷电流峰值、次数、时间、极性等功能组成的模块;工程实施时，所有线缆全程需要钢管屏蔽；端口均做了电压防护；雷电流传感器安装于避雷针带或SPD接线上引下线；传感器可选择罗氏刚性、柔性线圈，可选择有线或无线通讯，连接云平台。





0.00
0.00


雷电流波形监测仪FW-BX-02为采集雷电流波形、雷电流峰值、次数、时间、极性等功能组成的模块;工程实施时，所有线缆全程需要钢管屏蔽；端口均做了电压防护；雷电流传感器安装于避雷针带或SPD接线上引下线；传感器可选择罗氏刚性、柔性线圈，可选择有线或无线通讯，连接云平台。





一、雷电流波形监测模块

1.1 雷电流波形监测简介

       雷电流波形监测仪FW-BX-02为采集雷电流波形、雷电流峰值、次数、时 间、极性等功能组成的模块;工程实施时，所有线缆全程需要钢 管屏蔽;端口均做了电压防护;雷电流传感器安装于避雷针带或 SPD接线上引下线;传感器可选择罗氏刚性、柔性线圈，可选择 有线或无线通讯，连接云平台。

1.2 雷电流波形监测特点

(1) 结构小巧、轻便、便于安装;
(2) 采集精度高，不低于90%;
(3) 极性判断，次数累计;
(4) 具有雷击能量计算;
(5) 可根据应用场景和安装环境设定报警;

(6) 通过云平台，可远程观察到雷电流完整的波形变化。

二、产品参数


工作电压

DC12V

通讯方式

RS485

传输速率

1200/2400/4800/9600/19200bps

电涌极性

正/负极

测量精度

±10%

采集范围

+0.5KA~+100KA或-100KA~-0.5KA

工作温度

-20°C~+55°C

波形周期

10uS~2mS

计数范围

本地保存最大400个

外形尺寸

98(长)X72(宽)X67(高)

三、产品图片与尺寸

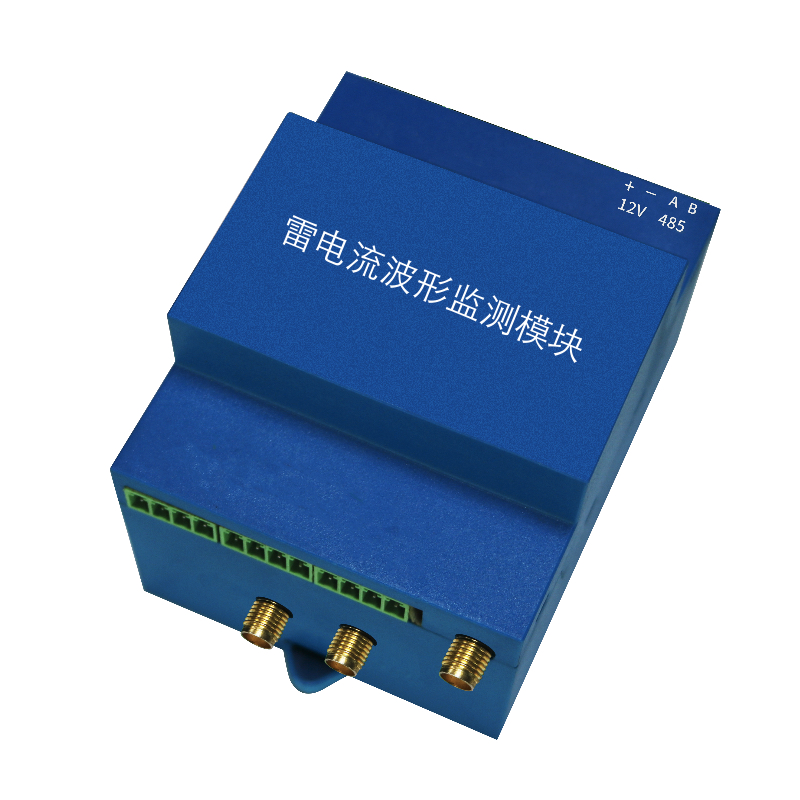

雷电流波形在线监测仪

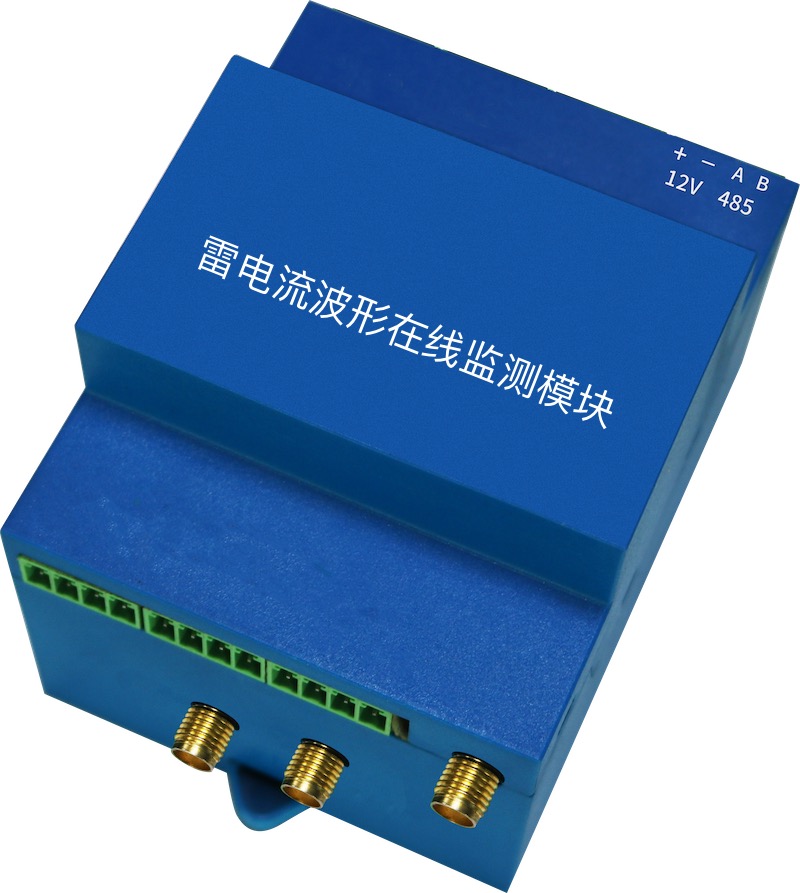

雷电流波形在线监测模块
