高压氧化锌避雷器在线监测仪FW-MOV-01

高压氧化锌避雷器在线监测仪FW-MOV-01

高压避雷器时刻保护着高压输变电路的安全,运行过程中电位分布不均匀、表面污秽电流、遭受雷击都会使避雷器寿命缩短,传统人工定期抄表不能及时反映设备运行状态。高压避雷器实时监测系统避免了运行维护人员长期工作在高压危险环境的风险,节省了人工维护成本。设备运行健康状态实时更新,数据分析具备预测性,可提前做好相关维护工作,避免了设备故障停电造成经济损失及重大事故发生的可能性。


0.00
0.00


高压避雷器时刻保护着高压输变电路的安全,运行过程中电位分布不均匀、表面污秽电流、遭受雷击都会使避雷器寿命缩短,传统人工定期抄表不能及时反映设备运行状态。高压避雷器实时监测系统避免了运行维护人员长期工作在高压危险环境的风险,节省了人工维护成本。设备运行健康状态实时更新,数据分析具备预测性,可提前做好相关维护工作,避免了设备故障停电造成经济损失及重大事故发生的可能性。


1. 监测意义

      高压避雷器时刻保护着高压输变电路的安全,运行过程中电位分布不均匀、表面污秽电流、遭受雷击都会使避雷器寿命缩短,传统人工定期抄表不能及时反映设备运行状态。高压避雷器实时监测系统避免了运行维护人员长期工作在高压危险环境的风险,节省了人工维护成本。设备运行健康状态实时更新,数据分析具备预测性,可提前做好相关维护工作,避免了设备故障停电造成经济损失及重大事故发生的可能性。

2. 产品概述

      高压避雷器实时监测系统由避雷器采集单元与数据处理单元组成。避雷器采集单元可实时监测高压避雷器工作状态,主要监测状态包含阻性电流、表面温度、雷击记录。

      数据处理单元长期对避雷器数据进行分析、预测、评估风险做出预警,可及时的发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题,有足够的时间展开维护计划,减轻危害程度,避免发生事故。

3. 主要特点

  • 高精度穿心互感器,自动功换电流档位实现高精度测量。

  • 采用数字算法,有效滤出现场干扰。

  • 使用高速波形采集方式监测避雷器雷击全方位参数,方便对避雷器更有效的评估。

  • 采用更安全的非接触红外测避雷器温度,与环境温度计算出温差,更准确的掌握运行温升。

  • 系统采集分布式安装,就地测量、数字传输减少传输干扰。

  • 可以预先设定告警阀值,实时监测数据超过阀值推送告警信息。

  • 采用先进的电磁兼容设计,超低辐射。满足国标和欧盟标准的要求。

4. 技技术参数

参数类别

参数名称

说明

环境条件

工作温度

-25℃~+70℃

储存温度

-40℃~+85℃

相对湿度

5~95%RH  无凝露

其它

没有导电尘埃和腐蚀性气体,没有爆炸危险

输入特性

额定输入电压

220VAC±20% 50Hz

整机功耗

≤5W

漏电流

监测方式

电磁感应

监测范围

全漏电流:  100μA~10mA 误差:±5%

容性漏电流:100μA~10mA 误差:±5%

阻性漏电流:10μA~5mA   误差:±5%

防雷器温度

监测方式

红外测温

监测范围

-20~100℃ 误差:±5%

环境监测

环境温度

-40℃~+80℃ 误差±0.5℃

环境湿度

0~100%RH   误差±2%RH

雷击监测

雷击记录方式

波形

峰值

0.5KA~20KA 误差±5%

雷击时件记录

记录雷击发生时的年月日时分秒

安规

标准

符合GB4943-2001和IEC60950标准

防雷

电源输入

波形:10/700us、幅值1kV,正负极性各5次,间隔1min

通信RS485

波形:10/700us、幅值1kV,正负极性各5次,间隔1min

其它

防护等级

IP67

ROHS要求

满足ROHS指令要求

安装方式

主机

导轨安装

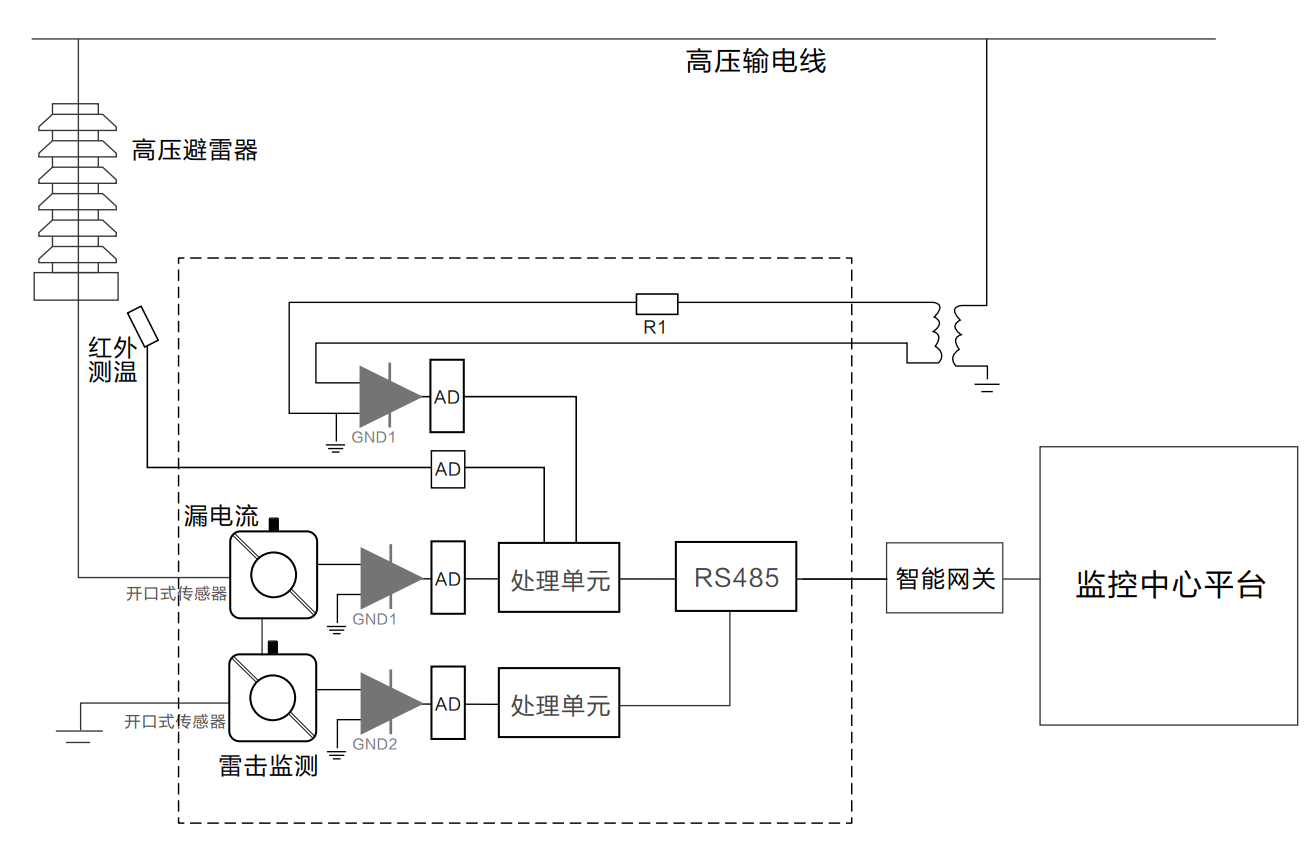

5. 采集原理图

高压避雷器在线监测仪

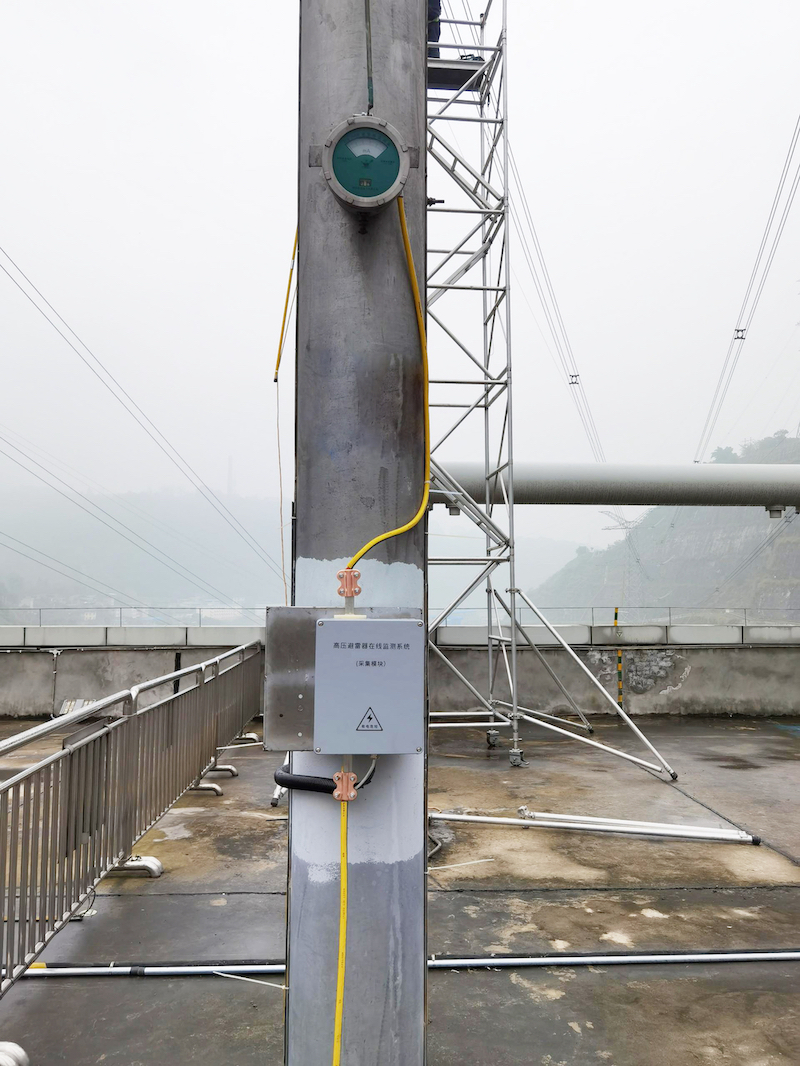

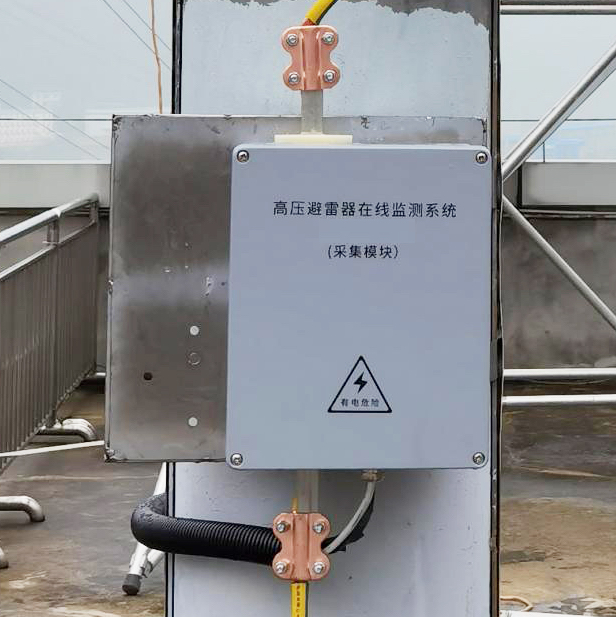

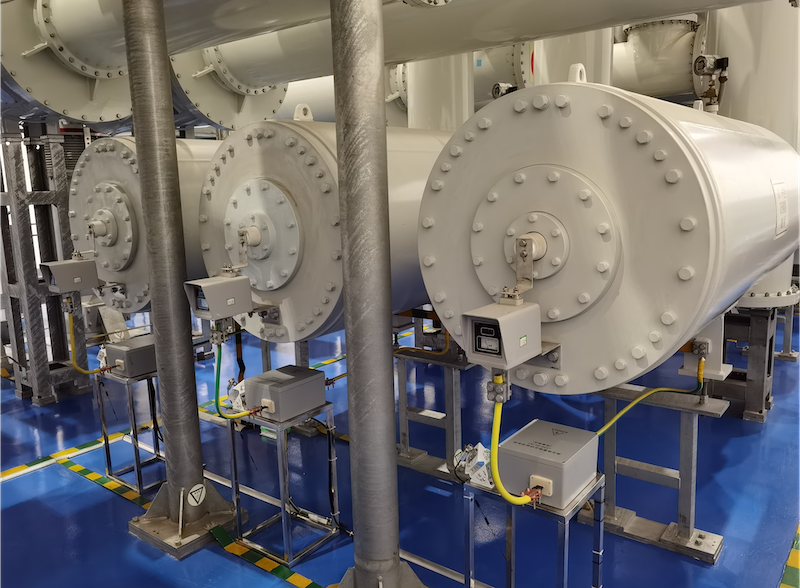

6. 现场安装

高压避雷器在线监测仪
