直流电源防雷电子电路设计图

来源: | 作者:远华伟业 | 发布时间 :2015-01-12 | 1998 次浏览: | 分享到:

采用常规的两级设计方式，第一级用来吸收较大的浪涌，后级采用TVS来对残压进一步的吸收。第一与第二级之间采用电感进行退耦，起到延时的作用，这样可以保证MOV可以比TVS先动作。u 前级共模采用压敏与气采用常规的两级设计方式，第一级用来吸收较大的浪涌，后级采用TVS来对残压进一步的吸收。第一与第二级之间采用电感进行退耦，起到延时的作用，这样可以保证MOV可以比TVS先动作。u 前级共模采用压敏与气采用常规的两级设计方式，第一级用来吸收较大的浪涌，后级采用TVS来对残压进一步的吸收。第一与第二级之间采用电感进行退耦，起到延时的作用，这样可以保证MOV可以比TVS先动作。u 前级共模采用压敏与气

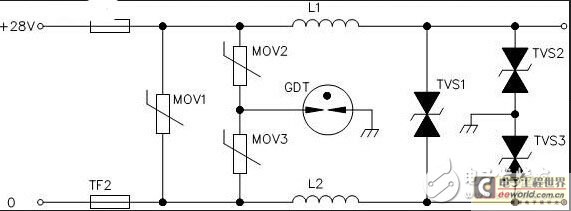

采用常规的两级设计方式，第一级用来吸收较大的浪涌，后级采用TVS来对残压进一步的吸收。第一与第二级之间采用电感进行退耦，起到延时的作用，这样可以保证MOV可以比TVS先动作。u 前级共模采用压敏与气体管相结合的方式；u 前级差模采用压敏、温度保险相结合的方式，温度保险可以消除压敏失效短路时火灾的发生。
