三相电源防雷器3PN和4P的区别
来源:易造防雷 | 作者:futuruwa | 发布时间: 2021-12-09 | 2299 次浏览 | 分享到:
三相电源防雷器在行业里通常有两种叫法:3PN和4P,防雷器厂家生产的3PN和4P三相防雷器有什么区别呢?

三相电源防雷器在行业里通常有两种叫法:3PN和4P,防雷器厂家生产的3PN和4P三相防雷器有什么区别呢?小编前段时间去设计院交流时,也被问到了这个问题,设计师在画图时用3PN还是用4P存在很多疑问。为了解决大家对三相电源防雷器3PN和4P的疑惑,今天小编从以下3方面来给大家介绍它们之间的区别。


1. 三相电源防雷器3PN和4P有效保护水平UP/F的重要性


UP/F是指防雷器接地导线各部分电压保护水平之和。GB503435 5.4.4中要求:浪涌保护器设置级数应综合考虑保护距离、浪涌保护器连接导线长度、被保护设备耐冲击电压额定值UW等因素。各级电涌保护器应能承受在安装点上预计的放电电流,其有效保护水平UP/F应小于被保护设备的UW(绝缘耐冲击电压额定值)。


如上图所示:当SPD被安装在线路上时,UP/F=ΔU(导线感应电压)+UP(浪涌)+UP(后备)。


为什么国标要强调UP/F<UW呢?原因是只有当UP/F<UW(被保护设备绝缘耐冲击电压额定值)时,才能确保设备不被雷电流损坏,防雷器真正起到了保护作用 。


2. 三相电源防雷器3PN和4P有效保护水平UP/F区别

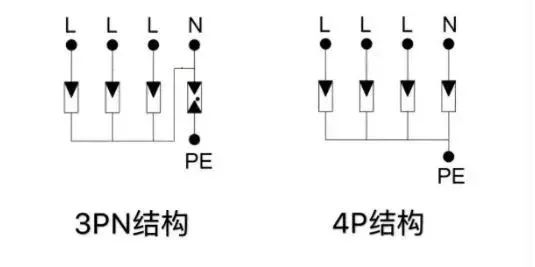

如上图所示,3PN防雷器有四条支路:3条L线到PE线和1条N线到PE线。根据三相电路的等效电源原理,3PN防雷器的总UP/f=√3*[单线UP+ΔU+UP(单相后备)]+N线UP+(N线后备)UP+ΔU。


4P防雷器相当于4个压敏电阻浪涌保护器并联,其中每条支路上UP/f=UP(SPD)+UP(SSD)+ΔU。

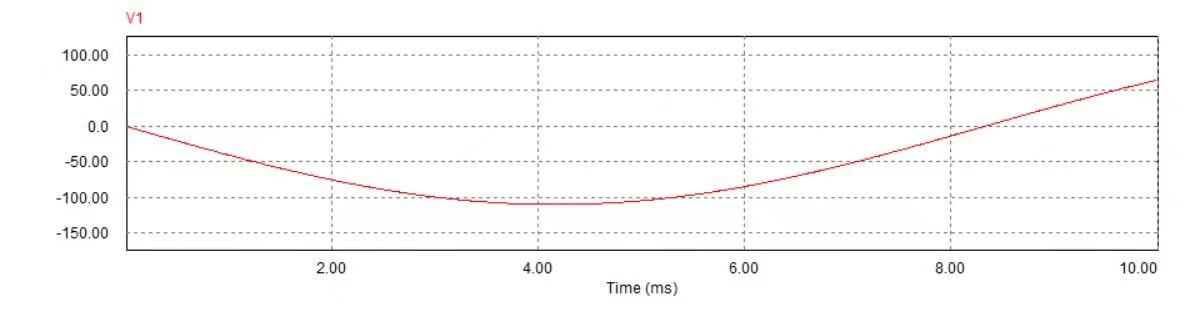

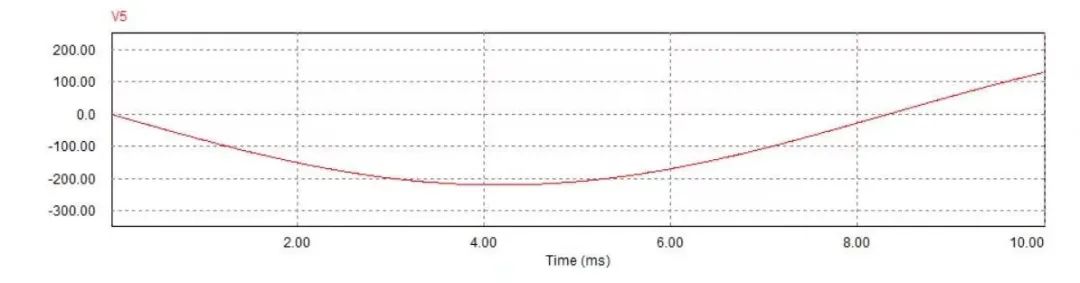

以上是小编用仿真软件计算出来的3PN和4P电源防雷器的总UP/f值,结果显示3PN浪涌保护器比4P浪涌保护器的UP/f要大。


目前国内防雷器厂家在生产SPD时,由于技术水平、生产工艺的不同,其生产的三相电源防雷器3PN或4P的UP值有很大差异,3PN防雷器的UP值比4P防雷器的要低很多,在此,小编要强调的是:不能单以UP/f的大小来作为评判三相电源防雷器3PN和4P好坏的依据。

3. 三相电源防雷器3PN和4P防雷保护性能的区别

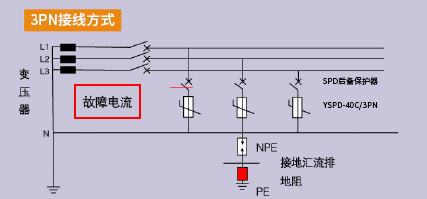

以上是三相电源防雷器3PN的接线图,作为全模保护的3PN防雷器,可以同时防护相线对地(PE线),相线对中性线(N线),中性线(N线)对地(PE线)3处的过电压,其保护性能完善而全面。在相对恶劣的供电环境下,电路设计应首先考虑3PN结构的三相浪涌保护器,于设备而言保护更周全。

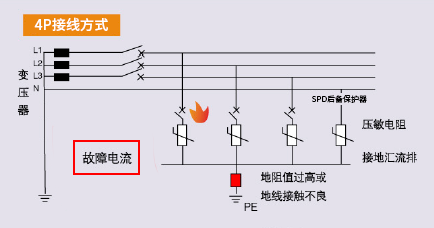

上图是三相电源防雷器4P的接线图,SPD直接连接在相线与地线之间,其回路阻抗主要是接地电阻,不同的地方接地电阻值往往有很大的差异。当电网发生故障时,形成的故障电压长期高于电源防雷器的最大持续工作电压Uc,导致浪涌保护器损坏产生回路故障电流。在接地电阻值过高或地线接触不良的情况下,流经浪涌保护器的短路电流很小,不足以使前端过电压保护装置断开,最后可造成防雷器损坏甚至起火。
