专利号:ZL 202221841337.1

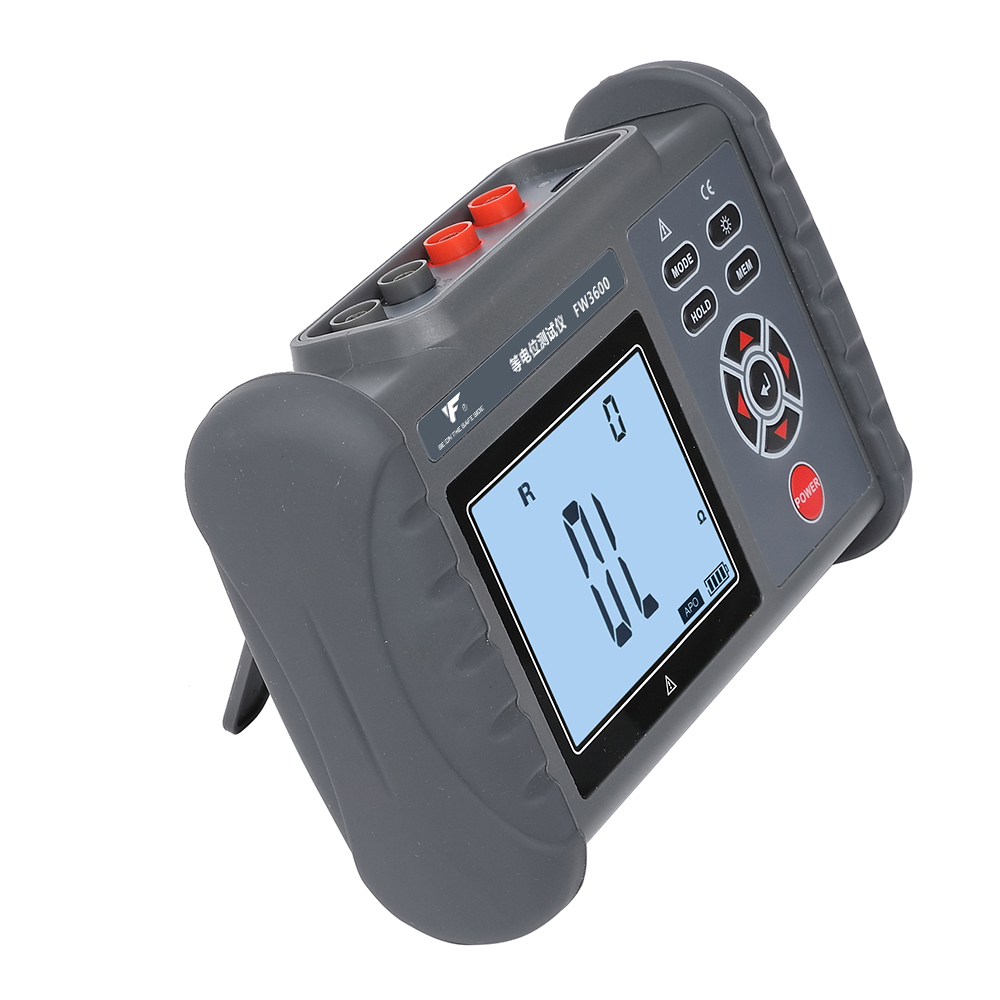

手持式等电位测试仪FW3600A又名微欧计、欧姆计、直流电阻测试仪,采用微处理机技术,四线法测试,安全精密可靠。主要用于测量电缆的导线电阻,开关、接插件、继电器的接触电阻,线圈、电动机、变压器绕组的电阻以及金属铆接电阻,金属构件之间联结电阻测试,低值电阻测试,地网地极间连接导体的电阻测试,接触电阻测试。

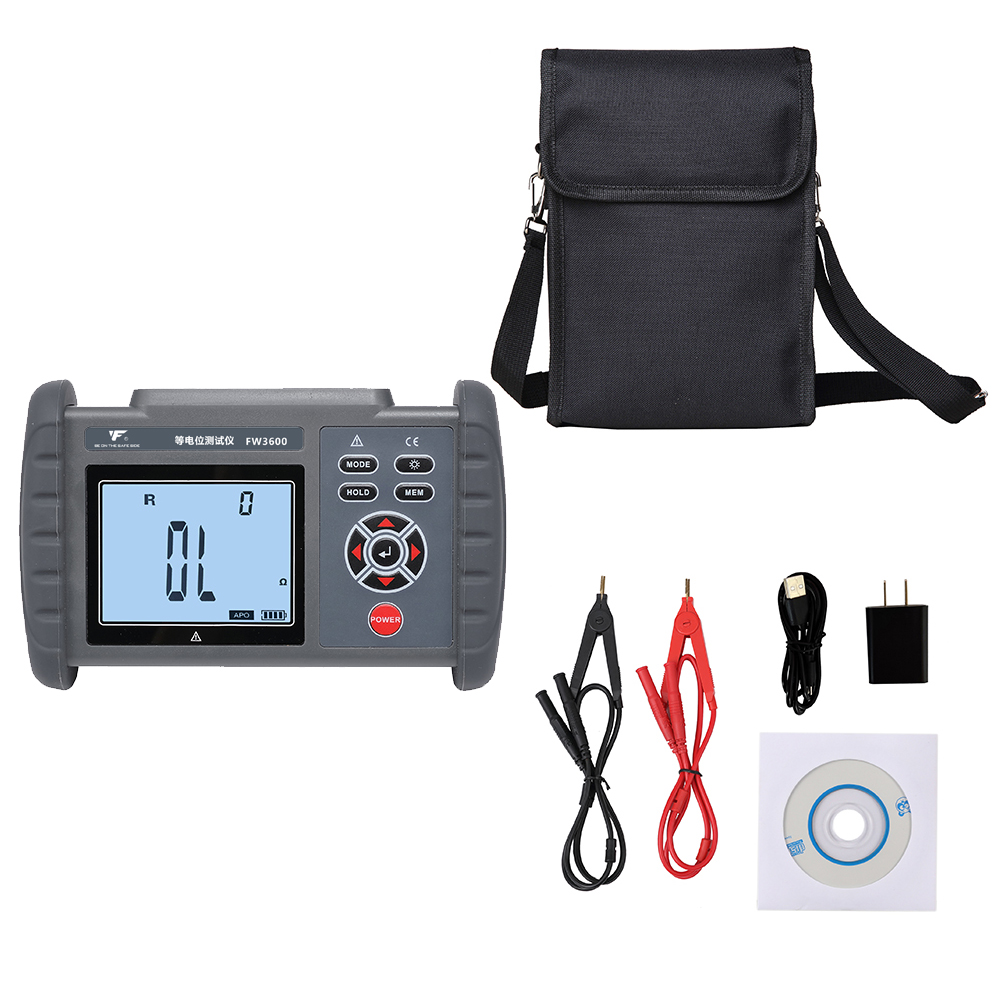

手持式等电位测试仪FW3600A由主机、监控软件、测试线、通讯线等组成。主机大屏LCD显示,一目了然。能存储500组数据,电阻测量范围:0.001mΩ~300.0KΩ。上位机软件具有历史数据读取、查阅、保存、报表等功能。
型号
量程
精度
分辨率
最大测试电流
FW3600
0.001mΩ~10.000mΩ
18℃~28℃以内、70%rh以下:±0.1%FS±20dgt
0.001mΩ
1.2A
10.01mΩ~100.00mΩ
0.01mΩ
100.1mΩ~1000.0mΩ
0.1Ω
1.001Ω~10.000Ω
0.001Ω
10.01Ω~100.00Ω
0.01Ω
0.5A
100.1Ω~1000.0Ω
0.05A
1.001KΩ~10.000KΩ
0.001KΩ
5mA
10.01KΩ~100.00KΩ
0.01KΩ
0.5mA
100.1KΩ~300.0KΩ
0.1KΩ
0.05mA
FW3600A
0.01mΩ~100.00mΩ
0.0001Ω
0.0001KΩ
10.01KΩ~30.00KΩ
功 能
主要用于测量电缆的导线电阻,开关、接插件、继电器的接触电阻,线圈、电动机、变压器绕组的电阻以及金属铆接电阻,金属构件之间联结电阻测试,低值电阻测试,地网地极间连接导体的电阻测试,接触电阻测试等。
检测方法
四线法测试
测试电流
≥1A
开路电压
≤4.2V
功 率
测量功率≤8W
电 源
DC 3.7V 2000mAh大容量锂电池
背 光
可控灰白屏背光,适合昏暗场所使用
显示模式
LCD显示,灰白屏背光
LCD尺寸
长宽:71 mm×52mm
仪表尺寸
长宽高:187 mm×191 mm×51mm
测试线长
约70cm,红色、黑色各1条
测量时间
约2次/秒
USB接口
具有micro USB接口
通 讯 线
micro USB通讯线1条
数据存储
500组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据查阅
数据查阅功能:“MR”符号显示
溢出显示
超量程溢出功能:“OL”符号显示
电池电压
电池电量实时显示,提示电池电压低时需要及时充电
自动关机
“APO”指示,开机15分钟后自动关机
功 耗
待机: 约100mA (背光关闭)
开机开背光: 约105mA
测量:2A Max
质 量
仪表: 480g(含电池)
测试线:250g
工作温湿度
18℃~28℃;70%rh以下
存放温湿度
-15℃~50℃;70%rh以下
过载保护
C1-C2 P1-P2各端口间AC 220V/0.0001秒,过载保护后,需要重启仪表才能正常测试
绝缘电阻
10MΩ以上(电路与外壳之间500V)
耐 压
AC 3700V/rms(电路与外壳之间)
电磁特性
IEC61010-4-3,无线频率电磁场≤1V/m
适合安规
IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
