为什么3PN结构的SPD后备保护配3P？

来源:互联网 | 作者:futurewa | 发布时间: 2020-04-27 | 1839 次浏览 | 分享到:

3PN结构形式的SPD是指3+1结构的浪涌保护器，三个相线对零线之间和零线对地线之间采用SPD进行保护的形式，属于全模保护，

3PN结构形式的SPD是指3+1结构的浪涌保护器，三个相线对零线之间和零线对地线之间采用SPD进行保护的形式，属于全模保护，其结构如下：

防雷检测仪器设备厂家|防雷装置检测|异频大地网接地|接地引下线导通测试仪|柔性线圈|电能质量测试仪|甲乙级防雷检测资质申请仪器清单—深圳市远华伟业科技有限公司

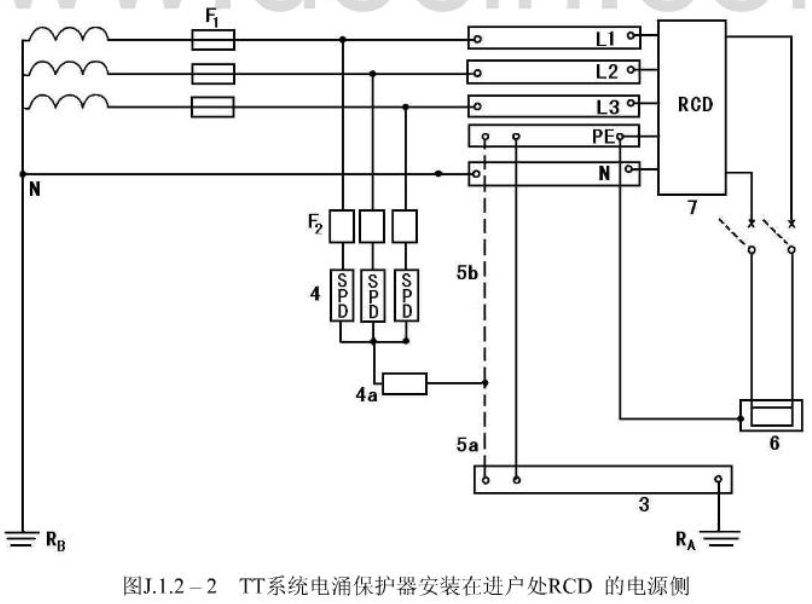

正常情况下，3PN的SPD只需配3P的后备保护器即可，原因如下：①线路在无故障运行的情况下，零线不存在电流，所以，即使零地之间的SPD劣化，也不会有续流流过SPD使其起火。②在N-PE之间SPD劣化失效时，当L-N之间SPD没有劣化时，也不存在续流流过N-PE之间的SPD；当L-N之间的SPD劣化失效时，自有L-N之间的后备保护会及时切断续流，也不会有续流流过N-PE。③N线有电流时，会促使线路剩余电流保护器和零序电流保护器动作，从而切断供电线路总开关。④依据GB50057-2010中图J.1.2-2所示，3PN的SPD配备3P的后备保护器。

⑤3PN的第4极浪涌的材料是气体放电管或者间隙，雷击的时候有续流通过，会造成SCB的误动作，如果不及时到现场合闸，下次雷击时，N-PE相会失去保护，对设备造成安全隐患。
正常工作状态下，N-PE相没有漏电流通过，所以N-PE无需安装SCB。如果N-PE装了SCB，令建设成本增加，同时为防雷安全埋下隐患。⑥浪涌专用后备保护器按照NBT42150的标准来生产，标准第1点规定：SPD专用后备保护装置仅适用于限压型SPD的过电流保护。

3P+N的第4极用的材料是放电管或间隙等开关型材料，非限压型材料，根据标准要求，不适宜用SCB来作为后备保护。综上所述，3P+N结构的SPD只需配3P的后备保护器。
