《危险化学品企业雷电安全规范》（GB 15599-2025）2025年12月31日发布，2026年9月1日实施。金属储罐防雷要求发生一些变化。

• 增加了铝合金穹顶储罐的要求。


• 增加了外浮顶储罐排水管线、转动浮梯等电位连接的要求。


• 增加了内浮顶储罐浮顶与罐体做电气连接的要求。


• 增加了储罐上仪表金属外壳电气连接的要求。


• 增加了覆土储罐呼吸阀、量油孔等法兰连接处电气连接和接地的要求。
  具体如下：

一. 避雷针
要求
1.钢制储罐顶板厚度不小于4 mm 时，不应装设避雷针。
2.储存可燃性物质的钢制储罐顶板厚度小于4 mm 时，应装设防直击雷设备。
3.储存可燃性物质的铝顶储罐顶板厚度小于7mm 时，应装设防直击雷设备。
4.储罐的罐顶采用铝合金穹顶技术时，应采取防止雷击击穿铝顶的措施。[新增1]
解析
1.钢制顶板厚度≥4mm时，铝顶储罐顶板厚度小于7mm 时，可耐受雷击产生的热效应与机械冲击力，不会因雷击出现穿孔、烧蚀，因此无需额外装避雷针。
2.因铝的熔点低于钢的熔点，因此铝的厚度要求更高。
3.钢制顶板厚度＜4mm，铝顶储罐顶板厚度＜7mm 时，罐顶抗雷击能力不足，必须装避雷针、避雷带等防直击雷设备。
4.铝合金穹顶结构特点，决定了铝顶更易击穿，需采取特殊保护措施。

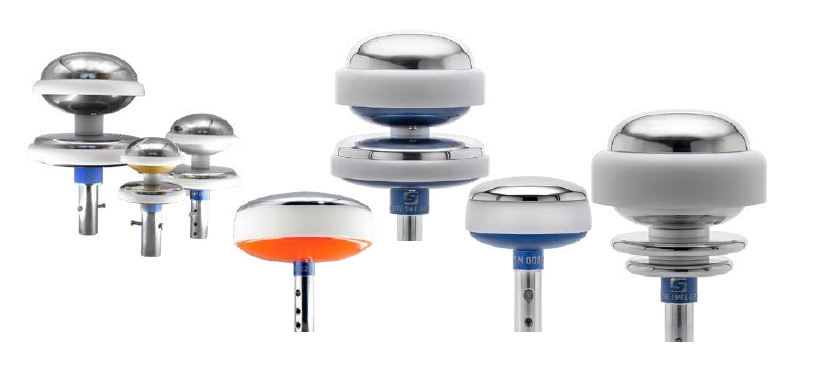

• 超过10年的使用寿命


• 无需特别保养维护，纯机械结构

• 不含对人体有害的物质

• 无需电源

• 与现有接地系统兼容

• 不产生火花，推荐使用在ATEX场所

• 出色的成本效益比

• 国际认证，超过24年全球70多个国家和地区应用

•


二. 接地体

要求
1.金属储罐应作环形防雷接地。
2.接地点不应少于2处。
3.应沿罐周均匀或对称布置。
4.罐壁周长间距不应大于 30 m。
5.接地体距罐壁的距离应大于3 m。
6.引下线应在距离地面 0.3 m至 1.0 m之间装设断接卡，用两个型号为 M12的不锈钢螺栓加防松垫片连接。
7.接地体冲击接地电阻不应大于10Ω。
变化
删除了“宜将储罐基础自然接地体与人工接地装置相连接”。
解析
1.环形接地形成闭合接地网，电流泄放更均匀。
2.接地体距罐壁＞3m，避免雷击时接地体与罐壁之间发生旁侧闪络。

本人观点：油罐基础的接地体通常已经符合接地电阻的要求，无需另设人工接地体，另外该接地的要求主要是考虑避雷针或者罐体接闪后对电流的泄放，同时考虑到接触电压和跨步电压的风险，其次才是静电接地的要求。但是安装CMCE后，由于不会遭受雷击，对接地的要求会降低，仅接地电阻符合要求即可。

三.外浮顶储罐
要求
1.采用两根截面不小于50 mm²的扁平镀锡软铜复绞线或绝缘阻燃护套软铜复绞线将浮顶与罐体做电气连接。
2.利用浮顶排水管线将罐体与浮顶做电气连接,每条排水管线的跨接导线应采用一根横截面不小于50mm²的扁平镀锡软铜复绞线。[新增2.1]
3.转动浮梯两侧分别与罐体和浮顶各做2处电气连接。[新增2.2]
4.采用有效、可靠的连接方式将浮顶与罐体沿周做均布的电气连接。

5.外浮顶储罐二次密封金属构件与罐壁、导向柱与浮顶电气绝缘。[新增2.3]
解析
1.与2009年标准相比，删除了“浮顶与罐体电气连接点不少于两处”。因要求“采用两根……做电气连接”，所以还是不少于2处。
2.对排水管线，单独提出跨接软铜复绞线。
3.对转动浮梯提出电气连接要求。
4.提出外浮顶罐二次密封金属构件与罐壁、导向柱与浮顶电气绝缘的要求。

本人观点：去年在跟口化工设计院技术交流的时候提到，在还没有发生闪电前已经发生油罐内部起火的现场，这应该是油罐内部的间隙在外部强电场下发生的放电现象造成了起火。因此，在油罐顶部安装CMCE是必要的，因为这可以稳定和降低油罐周围的电场，避免闪电的发生，达到更好的保护效果。

四 .内浮顶储罐

内浮顶储罐应采用两根直径不小于5mm的不锈钢钢丝绳将浮顶与罐体做电气连接。[新增3]

五. 电仪保护
远传仪表
1.要求：储罐上安装的信号远传仪表，其金属外壳应与罐体做电气连接。[新增4]

2.解析：信号远传仪表的金属外壳若不与罐体等电位，雷击时罐体与仪表外壳之间会产生电位差，可能击穿仪表内部电路，导致设备损坏或信号失真。
电仪配线
1.与金属储罐相接的电气、仪表配线应采用金属管屏蔽保护。
2.配线金属管上下两端与罐壁应做电气连接。
3.在相应的被保护设备处,应装设与设备耐压水平相适应的电涌保护器。

本人观点：安装CMCE后，由于周围电场的减小，可以避免发生罐体与仪表外壳之间电位差，从而减小传感器的击穿。

六. 呼吸阀等
阻火器
储存甲B、乙类液体的固定顶储罐呼吸阀、内浮顶储罐中央通气孔应装设阻火器。
等电位连接
金属储罐的阻火器、呼吸阀、油孔、人孔、切水管、透光孔等金属附件应与储罐等电位连接。
覆土储罐
1.要求

储存可燃性物质的覆土储罐呼吸阀、量油孔等法兰连接处，应做电气连接并接地，接地电阻不应大于10Ω。[新增5]
2.解析
1)覆土储罐安全风险更高，单独强调。
2）法兰连接处一般有绝缘垫片，影响导电性。
3）一般采用跨接铜片效果较好。

本人观点：该接地电阻亦是考虑到雷击的可能性，因此无论是地面的油罐还是地下的覆土油罐，安装CMCE保护的，均能避免周围闪电的发生，避免雷击到罐体或者放散管和呼吸阀，降低雷击的破坏。

CMCE消除闪电的根本在于，安装后它提供24小时的保护，根据大气电场的变化而动态调整吸收电荷的效率。即CMCE在不同天气状态下吸收电荷的效率不同，因此中和产生的电流值也是随同大气电场的变化而变化的。实际应用中，使用电流钳表即可测试到引下线上的电流，在mA级别，这也是证明CMCE可以吸收电荷、消除闪电最简单和最直接的证据。

另外，CMCE还配备了Storm7 监测系统，可以远程监测CMCE的工作状态。

2026年1月27日香港海洋公园CMCE120中和电流监测数据，过去6小时的最大中和电流为15mA，即1s内吸收的电荷数量为9.4×10¹⁶个。计算公式如下：

I=15×10⁻³A，t=1s代入Q=It可得：
Q=It=15×10⁻³A×1s=15×10⁻³C

n=15×10⁻³C/1.6×10⁻¹⁹C=9.4×10¹⁶
