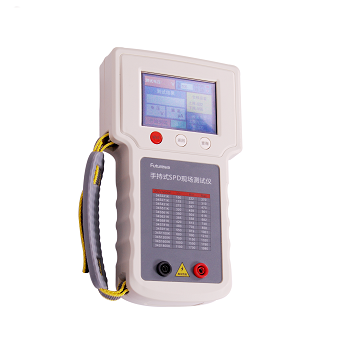

手持式SPD现场测试仪 FW-SPD01

手持式SPD现场测试仪 FW-SPD01 用于防雷器的现场测试，体积小，方便携带
0.00
0.00

手持式SPD现场测试仪 FW-SPD01 用于防雷器的现场测试，体积小，方便携带

详细介绍https://www.futurewa.com/tester.html
      手持式SPD现场测试仪FW-SPD01是深圳市远华伟业科技有限公司在防雷元器件测试领域研发的又一高新技术产品，专门用于检测浪涌保护器(SPD)、压敏(MOV)、放电管(GDT)等类防雷元器件。该产品采用三菱PLC微型控制器，具有高精度、高稳定性、高可靠性。

 手持式SPD现场测试仪FW-SPD01适用气象局、电力行业、铁路行业、石油石化行业、新能源行业、通信行业等配电系统中浪涌保护器(SPD)的现场检测。也适用于浪涌保护器(SPD)、压敏(MOV)、放电管(GDT)生产厂家品质检验、出厂检测等。

手持式SPD现场测试仪FW-SPD01工作原理
内置的三菱微控制单元根据设定参数通过DA模块按照规定的斜率控制DC－DC高压模开进行升压，并同时采集高压电压值和电流值，当放电管(GDT)击穿时记录瞬间的击穿电压，当电流值达到１ｍＡ时，记录压敏(MOV)的压敏电压，MCU在通过DA模块控制DC－DC高压模进行降压，记录0.75U1ｍＡ电压下的漏流值。

手持式SPD现场测试仪FW-SPD01特点


  1. 3.7寸彩色触摸屏，工业级可编程PLC；

  2. 不用拆下SPD，在线即可测试，多种测试模式可选(防雷模块，MOV，GDT)；

  3. 可手动调节合格电压范围，默认MOV启动电压变化范围±10%，GDT直流击穿电压变化范围±25%，超出范围自动显示不合格，蜂鸣提示,。也可自定义合格范围；

  4. 具有四种直流波形可选，100V/S,500V/S,1000V/S,2000V/S，满足不同器件的测试。

  5. 自动判断SPD模块是限压型MOV还是开关型GDT；

  6. 可测量电压范围60V~2000V，满足所有低压SPD测试要求（包含光伏和风电）；

  7. 测试数据自动保存到测试仪的存储器，通过数据可将数据导入电脑；

  8. 配备便携式打标机，可将测试结果现场打印并贴在SPD上，方便下次检测时对比；

  9. 剩余电量显示，充电指示；

  10. 小巧轻便，利于携带，适用于现场SPD测试；

  11. 自带大容量锂电池，不许外部电源，续航可达6小时；

手持式SPD现场测试仪FW-SPD01电气参数

功    能

适用于浪涌保护器(SPD)、压敏(MOV)、放电管(GDT)测试

GDT直流击穿电压

 电压范围   60—2000 V

 工作误差   ≤±2 %

MOV静态参数测试

电压范围   60—1800 V

漏流0.75U1mA    0—100uA

工作误差   ≤±2 %

SPD浪涌保护器

 智能判断防雷器件是压敏（MOV）或放电管（GDT）

参数设置

可设置合格范围上限、下限，预置电压的上限、下限

本机存储

 可以存储9999组数据

单 机 版

 数据可以上传电脑

网 络 版

 现场测试数据直接上传到后台服务器

电    源

 DC5V   2A

电    池

 3.7V   6000 mAh

使用环境

 温度 0—45°C ，湿度不大于7 5 % R H

防护等级

IP20

尺   寸

 238*134*45 长*宽*高（mm）

重   量

600 g



手持式SPD现场测试仪操作指引下载
