专利号:ZL 202221841337.1

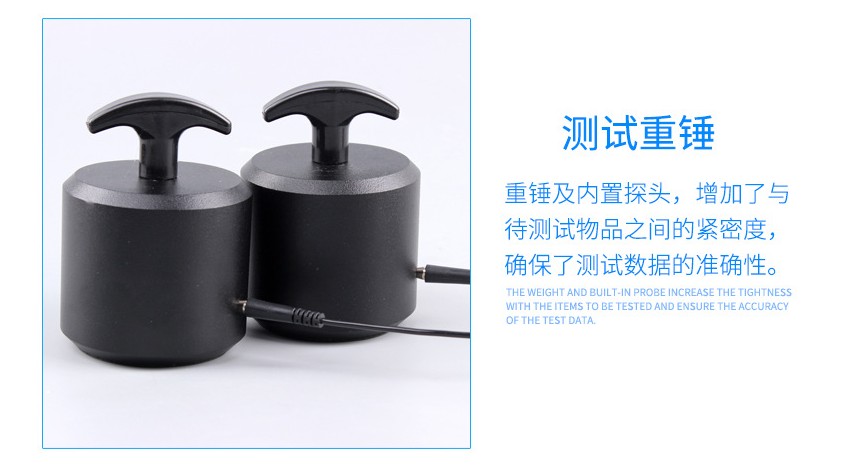

可以测量表面电阻,表面电阻率和体积电阻,重锤式全数显,温湿度显示,内置电极,外置电极两种。

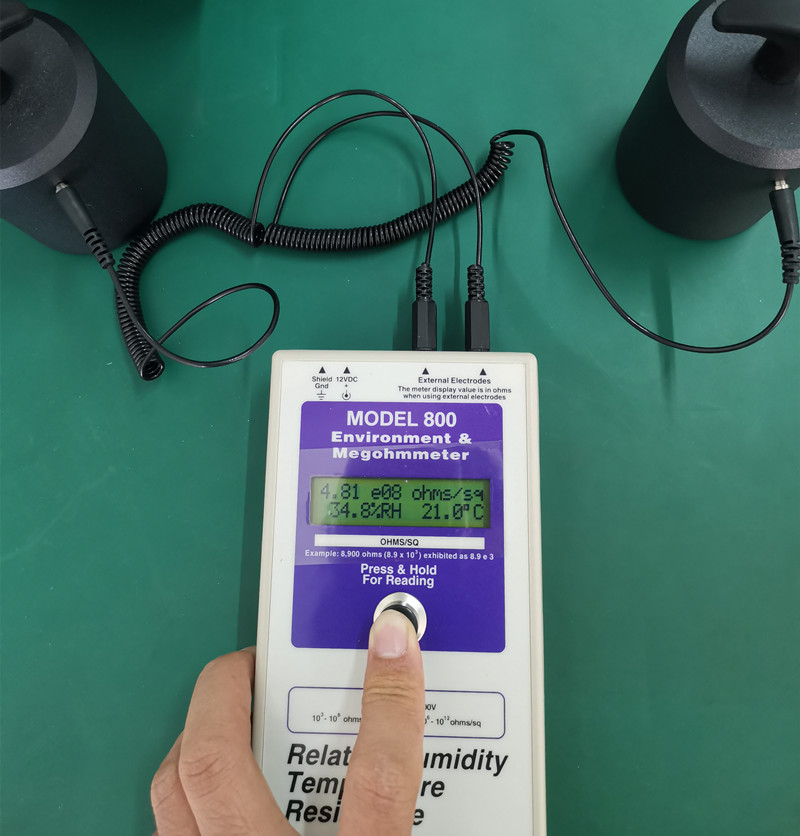

ACL-800 兆欧表是依据EOS/ESD,CECC、ASTM和UL测试规程设计的,用于测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻。使用容易,高品质,高可靠度,该仪表还可测量影响电性能的相对湿度和温度。测量阻抗温度和湿度。湿度和温度会影响阻抗,所以必须测量。技术参数

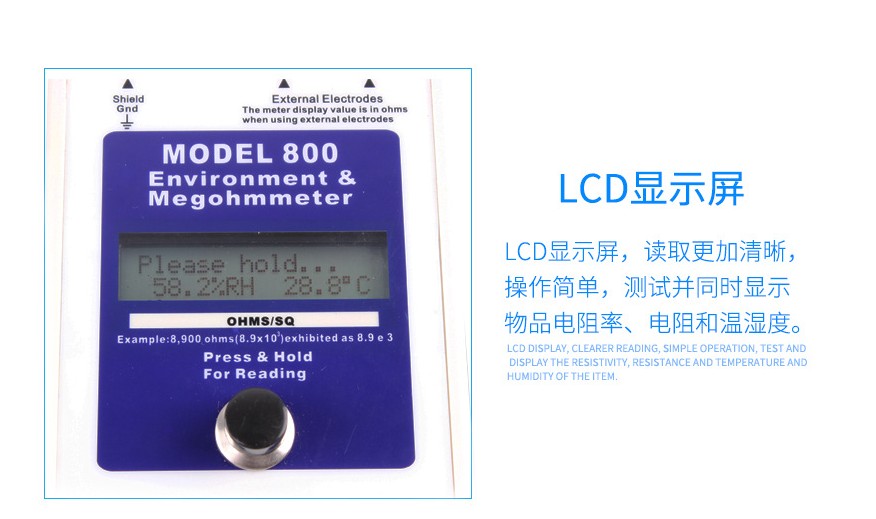

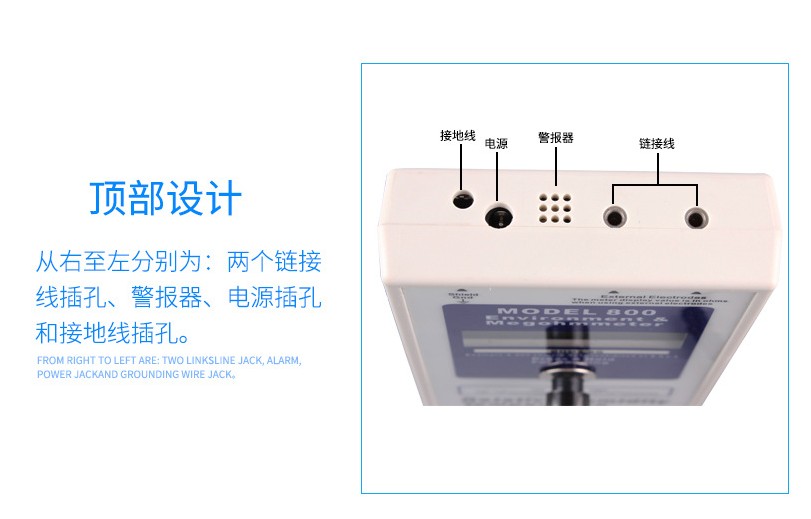

概述ACL-800 产品应用: ACLL-800 兆欧表测量表面电阻采用并行电极和同心环。测试对地电阻(RTG),电阻两点之间(RTT),体积电阻使用25磅的。2.5“光盘探针,的电阻率,电阻测试过程中的湿度和温度。ACL-800测试各套服装连续性除了执行耗散座位的测试。符合ANSI / EOS/ ESD(S4,S7.1,S2.1,S12),ASTM-F150,标准和NFPA99A标准。 ACL-800 兆欧表的设计质量检查传入地面饰面,地板垫,餐桌垫,导电地砖,如材料工作表面,油漆,包装袋,腕带,常见的点接地线,鞋类,包装材料,服装,防静电椅子,静态控制的地区。应用范围包括工程,维护,质量控制,来料检验,制造和培训。操作方法 测量前,首先确保待测表面干净无污染。一、表面阻抗:(Surface Resistivity) 1 、平行探头阻抗测量法(Parallel Probe Resistivity Method)平行探头阻抗测量法是符合EOS/ESD-S11.11-1993标准的测量方法,这是一种快速的测量平面均匀材料电阻值的方法。这种方法也适合于多层材料的测量,但是在阻抗值报告中必须注明测量时的温度和湿度条件。 A 、将表放在待测量的物体表面。B、将开关调到所需的电压位置(10伏或100伏)C、以大约5磅的压力持续按下测量按钮,此时LCD屏会显示出测量的表面阻抗,温度和相对湿度值,整个测量过程大约为十五秒种。·表面阻抗单位为欧姆/□·温度单位为摄式·相对湿度单位为百分比 在每次测量中,按下测量按钮后,ACL-800表将连续显示修整测量值,松开按钮后约四十五秒内,显示的是**一个测量值。 2 、同心环探头阻抗测量法(Concentric Ring Probe Resistivity method)(同心环探头为选购件) 将连线插头插入表的两个3.5毫米插孔,并将香蕉插头与同心环探头 (选购件)相联。将探头放在待测试物体表面后,按下按钮约15秒钟后,在液晶显示屏上将显示出正确的温度和相对湿度,正确的表面阻抗值为液晶显示屏上的读数乘以10,单位为欧姆/□。 例如:晶屏上显示为3.5×104欧姆/sqr;实际阻抗值为3.5×105欧姆。更多技术问题请咨询客服。
