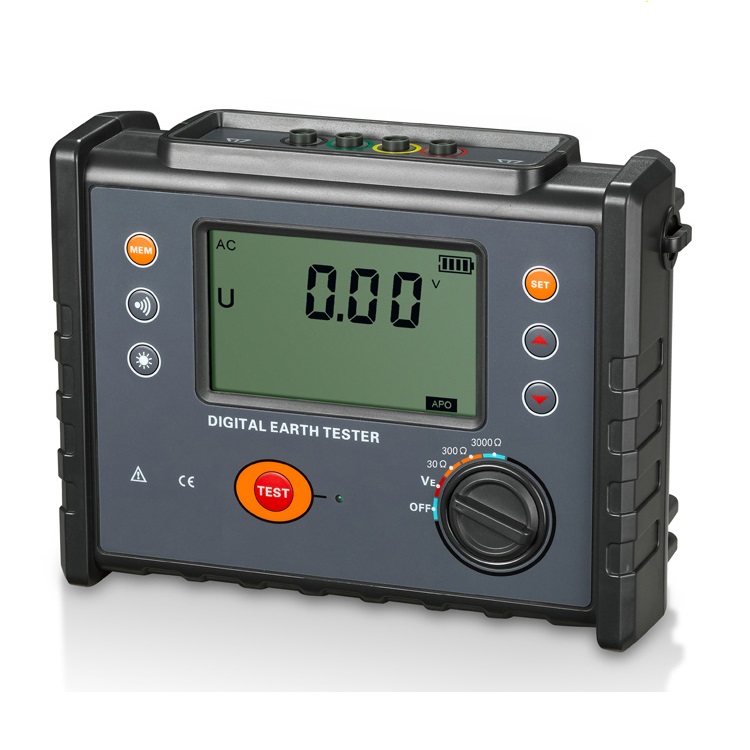

数字式接地电阻测试仪 FW-E06

数字式接地电阻测试仪 FW-E06

采用了超大LCD灰白屏背光显示和微处理机技术，满足二线、三线测试电阻要求，是代替传统摇表测量的新一代接地测量仪表。
0.00
0.00

采用了超大LCD灰白屏背光显示和微处理机技术，满足二线、三线测试电阻要求，是代替传统摇表测量的新一代接地测量仪表。


说明书下载

深圳市远华伟业科技有限公司是国内优秀的防雷防静电检测仪器整体解决方案供应商，提供建筑、石油化工、通讯、铁路、光伏、风电等行业的防雷检测仪器和防雷检测设备，满足防雷31号令防雷检测资质申请的要求，为提供湖南_河南_安徽_内蒙_新疆_甘肃_天津_山东_广东_福建_陕西_四川_江苏_浙江等地提供了防雷检测仪器，防雷装置检测仪器，防雷检测资质申请的全套仪器

FW-E06接地电阻测试仪又名四线接地测试仪、 精密接地电阻测试仪等是检验测量接地电阻常用仪表的常用仪表，采用了超大 LCD 灰白屏背光显示和微处理机技术，满足二、三、四线测试电阻和土壤电阻率要求。

FW-E06接地电阻测试仪适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。


FW-E06接地电阻测试仪接地电阻土壤电阻率测试仪由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并且具测试辅助接地极电阻值功能。同时存储 500 组数据， 电阻测量范围： 0.01Ω-30.00kΩ，接地电压范围： 0.01～600V。


型号 FW-E06 FW-E06A FW-E08A FW-E08B FW-E08C
二线法 0.00Ω~3000Ω 0.00Ω~30.00kΩ 0.00Ω~3000Ω 0.00Ω~30.00kΩ 0.00Ω~30.00kΩ
三线法 0.00Ω~3000Ω 0.00Ω~30.00kΩ 0.00Ω~3000Ω 0.00Ω~30.00kΩ 0.00Ω~30.00kΩ
四线法 ○ 0.00Ω~30.00kΩ ○ 0.00Ω~30.00kΩ 0.00Ω~30.00kΩ
土壤电阻率测试 ○ 0.00Ωm~30.00kΩm ○ 0.00Ωm~30.00kΩm 0.00Ωm~30.00kΩm
交流电压测试 0.00V~600V 0.00V~600V 0.00V~600V 0.00V~100.0V 0.00V~100.0V
钳形法交流电流测试 ○ ○ ○ ○ 0.0mA~1000A
双钳法 ○ ○ ○ ○ 0.00Ω~100Ω
选择法 ○ ○ ○ ○ 0.00Ω~3000Ω
直流电阻测试 ○ ○ ○ ○ 0.0Ω~30.00kΩ
全自动换档 ○ ● ● ● ●
辅助接地极测试功能 ○ ○ ● ● ●
内置电池充电功能 ○ ○ ● ● ●
全保护机箱设计 ○ ○ ● ● ●
NOISE判断功能 ○ ○ ● ● ●
USB数据上传功能 ○ ○ ● ● ●
FFT抗干扰技术 ○ ○ ● ● ●
过载保护 ● ● ● ● ●
电池电量实时指标 ○ ○ ● ● ●
电池电压低指示 ● ● ● ● ●
自动关机 ● ● ● ● ●
背光 ● ● ● ● ●
报警功能 ● ● ● ● ●


○空心表示没有
●实心表示有

接地电阻量程 0.01Ω～3000Ω    精度±1.5%rdg±3dgt
接地电阻分辨率 0.01Ω
接地电压量程 0～600V AC        精度±1.5%rdg±3dgt
接地电压分辨率 0.01V
基准条件 23℃±5℃，75%rh以下   (辅助接地电阻100Ω±5%，对地电压＜10V)
功    能 接地电阻测量，对地电压测量，低值电阻测量
电    源 1.5V（LR14）碱性电池6节
背    光 可控灰白屏背光，适合昏暗场所使用
测量方式 精密三线测量、简易两线测量
测量方法 接地电阻：额定电流变极法，128Hz；
对地电压：平均值整流
线阻校验 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确。
显示模式 4位超大LCD显示，灰白屏背光
测量指示 测量中LED闪烁指示，LCD倒计数显示
LCD尺寸 108mm×65mm
仪表尺寸 240mm (长)×188mm (宽)×85mm (高)
测试线长 3条：红色15m，黄色10m，绿色5m各1条
简易测试线 2条：黄色1.5m，绿色1.5m各1条
辅助接地棒 2根
测量时间 对地电压：约3次/秒；接地电阻：约5秒/次
线路电压 测量对地电压：AC 600V以下测量
数据存储 500组，闪烁显示“FULL”符号表示存储已满
数据保持 数据保持功能：“HOLD”符号显示
数据查阅 数据查阅功能：“READ”符号显示
溢出显示 超量程溢出功能：“OL”符号显示
报警功能 测量值超过报警设定值时发出报警提示
电池电压 电池电量实时显示，电池电压低时及时更换电池
自动关机 “APO”指示，开机15分钟后自动关机
功    耗 待机: 40mA Max(背光关闭)
开机开背光: 43mA Max
测量：120mA Max(背光关闭)
质    量 仪表： 1230g(含电池)
测试线：610g(含简易测试线)
辅助接地棒： 360g(2根)
仪表袋： 271g
工作温湿度 -10℃～40℃；80%rh以下
存放温湿度 -20℃～60℃；70%rh以下
过载保护 接地电阻：E-H、E-S各端口间AC 280V/3秒
绝缘电阻 10MΩ以上(电路与外壳之间500V)
耐    压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61010-4-3，无线频率电磁场≤1V/m
适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
