有源环形天线
场强测试仪

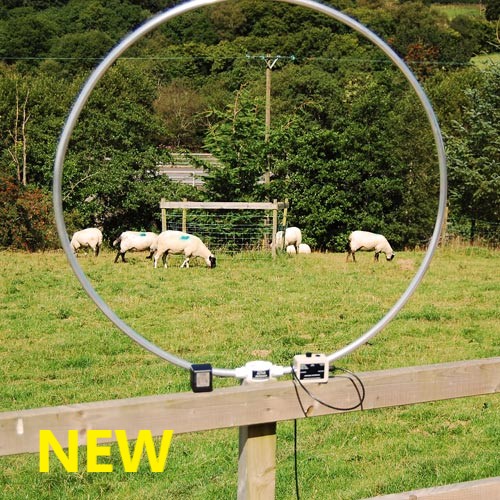

英国屏蔽中短波有源环形天线

英国屏蔽中短波有源环形天线

用于接收中短长波信号和雷电频谱信号,测量范围20kHz-30MHz,搭配AM/FM场强仪可以用来测量中波调频信号的信号强度(电平)和场强。

主要参数:

  • 频率范围: 20kHz – 30MHz

  • 功耗: 12-15V 工作电压下约为 90mA

  • 输出抗阻: 50 欧姆 BNC

  • 最高场强: 400V/m 或 1.0A/m 脉冲

  • 环/放大器噪声系数: 中波1.0 dB,短波0.5dB

  • 有天线因子,可测试无线电电场强度


0.00
0.00


用于接收中短长波信号和雷电频谱信号,测量范围20kHz-30MHz,搭配AM/FM场强仪可以用来测量中波调频信号的信号强度(电平)和场强。

主要参数:

  • 频率范围: 20kHz – 30MHz

  • 功耗: 12-15V 工作电压下约为 90mA

  • 输出抗阻: 50 欧姆 BNC

  • 最高场强: 400V/m 或 1.0A/m 脉冲

  • 环/放大器噪声系数: 中波1.0 dB,短波0.5dB

  • 有天线因子,可测试无线电电场强度


更多信息请联系0755-32858828,或者发邮件到info@futurewa.com。

本有源环形天线的测量范围20kHz-30MHz,涵盖了长波LF,中波MF,短波HF等频段。可用于雷电电磁脉冲LEMP屏蔽效能的测试,也可以用于配合场强仪实现信号强度的监测。该天线为英国原装进口,是全球唯一一家专业用于无线电接收和监测的天线制造商,客户包括BBC,VOA,新西兰广播电台,英国和美国国防承包商等,具有极高的灵敏度和低级的噪音,即便是在干扰严重的白天仍然可以捕捉微弱的中波信号,使场强测试仪的输出电平达到60dBμV以上。另外,该天线还防水。


个别无线电爱好者私自拆卸并模仿了该天线,但是在性能、质量和售后无法得到保证,且做工粗糙。无线电是一个非常专业的行业,测试需要十分专业的仪器,如网络分析仪、互调仪等,电路可以模仿,但是性能确不能,另外对模仿者盈利的行为保持追究其法律的权利。


      这是一种紧凑的有源磁环天线,主要用于提高传统的无源和有源天线的性能。这个环形天线已经生产了20多年,最近有重要的设计改进以提高LW/MW和SW接收。该有源环形天线已重新设计,已增加LW和MW增益约10dB和4dB,高频增益增加约5dB。最重要的设计变化是降低500kHz以下放大器的噪声。这是通过在平行推挽中使用4个双极晶体管实现的。放大器的互调性能得到了改善,并安装了调频带滤波器。现在有一个可复位的保险丝安装天线接口。在过去的二十年中,该环路天线重新定义了有源天线市场;工作频率范围从20kHz到30MHz,并直接匹配接收器。在过去的20年里,该天线已经成为无线电爱好者,政府监测和广播组织的首选。单独的放大模块,减少机械应力,便于更换。


与其它版本相比,新版本在LF增益高出约6dB,在MF处的增益高出约3dB。LF噪声系数略高于-LN,但“空中”增益增加3-6dB足以补偿这一点,以提供改进的信噪比。与屏蔽和Moebius环路类型相比,这种平衡低阻抗磁环路具有增强的性能。独特地使用放大器来匹配环路的电抗是宽带环路设计的一项技术突破。放大器是全新的;在降低电流的情况下并联使用双极晶体管可显著降低噪声,尤其是在LF时。这是该技术首次用于商用有源环形天线。


机械设计现已得到改进,以提高可靠性并促进维修方便:放大器现在位于一个单独的模块中,从而将电子设备与环路上的风负载引起的机械应力隔离开来。环路线端接放大器使用镀锡硅胶绝缘线和压接端子,额定温度低至 –40 摄氏度。该模块位于环形盒上,由不锈钢螺钉固定。放大器模块可以在不太可能发生故障的情况下轻松更换,而无需客户购买新的环形天线,从而产生相关的高昂运输成本。新的改造放大器现在以合理的成本可用于2014年4月之前的所有环路。



  • 环体直径大约100 公分,针对户外使用设计

  • 配件包括带放大单元的环体和单独的供电单元

  • 频率范围覆盖 20kHz – 30MHz,在低至 20kHz 仍具有较高的 LF 增益,强大的中短波频率

  • 降噪能力

  • 可用于场强测量,比鞭状天线具有更强的降噪能力

  • 宽频自适应,无需手动匹配调谐,方便架设

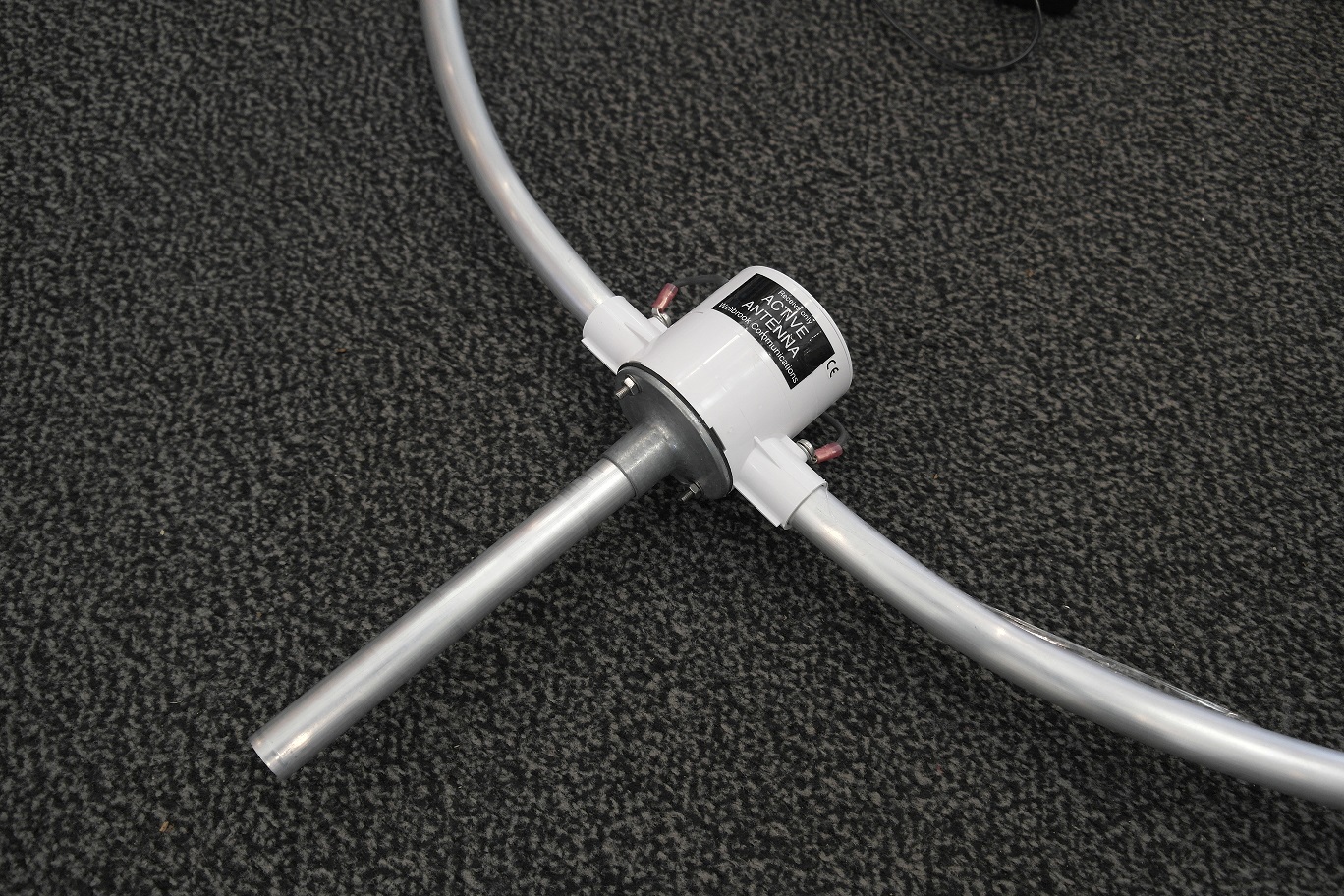

  • 独立的前置放大器,易于维护更换


天线设计:
      本环形天线由刚性铝环和可变阻抗平衡增益优化的宽带放大器组成,使用具有变压器无噪反馈的低噪声 RF 功率晶体管。放大器灌胶设计,可确保在任何极端天气下安全运行。天线提供低噪声性能,大信号处理能力。通过使用平衡放大器来消除市电噪声,以便馈线不够成天线返回路径的一部分。放大器输入受高速二极管保护。

      供电单元提供了天线接口和 12 伏稳压电源。 馈线为 BNC 接口(RG58C/Q9),推荐使用 50 欧
姆同轴馈线。推荐的最大长度为 100m。使用时建议环体距离周围建筑物的距离为 5 米。

技术指标

  • 频率范围: 20kHz – 30MHz

  • 功耗: 12-15V 工作电压下约为 90mA

  • 输出抗阻: 50 欧姆 BNC

  • 最高场强: 400V/m 或 1.0A/m 脉冲

  • 环/放大器噪声系数: 中波1.0 dB,短波0.5dB

  • 有天线因子,可测试无线电电场强度


该天线配送测试电缆,移动电源和三角支架,客户拿到天线后可以直接使用,不需要再另外购买配件。
