风力发电机防雷新技术——CMCE 多电场补偿技术
来源:sertec | 作者:远华电气 | 发布时间 :2025-11-20 | 35 次浏览: | 分享到:
多个风力发电机制造商工程师询问CMCE是如何吸收电荷并且中和成电流泄放入地的,并对此感到神奇,似乎CMCE吸收中和电荷的过程颠覆了大多人对于物理的认知,大道至简,CMCE正是基于一个最基础的物理概念来实现这个过程。还有问及为什么中和掉电荷后可以消除闪电避免叶片遭受雷击等问题。本文将用通俗易懂的言语做一个专业的答复。(本文中描述的消雷器均为多针组成的接闪器,其它类型的消雷器请根据消除闪电的根本条件自行判断)

与多针消雷器不同,CMCE是吸收电荷,而非释放电荷。

SERTEC CMCE采用无源技术,基于多年的设计经验和新材料,利用大气电场作为驱动力,即便在晴天大气电场100v/m的时候都可以源源不断的吸收大气和大地的电荷,并且中和成无害的mA级电流。Storm 7监测系统可以实时监测CMCE的中和电流大小。晴天时产生的电流达10mA以上,阴天或者雨天可以产生几十mA,雷暴天气时可以达到上百mA甚至A级,它根据是大气电场的大小而实时调整工作效率,从而完美的达到消除闪电的目的。

3.CMCE为什么能消除闪电

因为吸收的电荷足够的多,而且时动态调整。

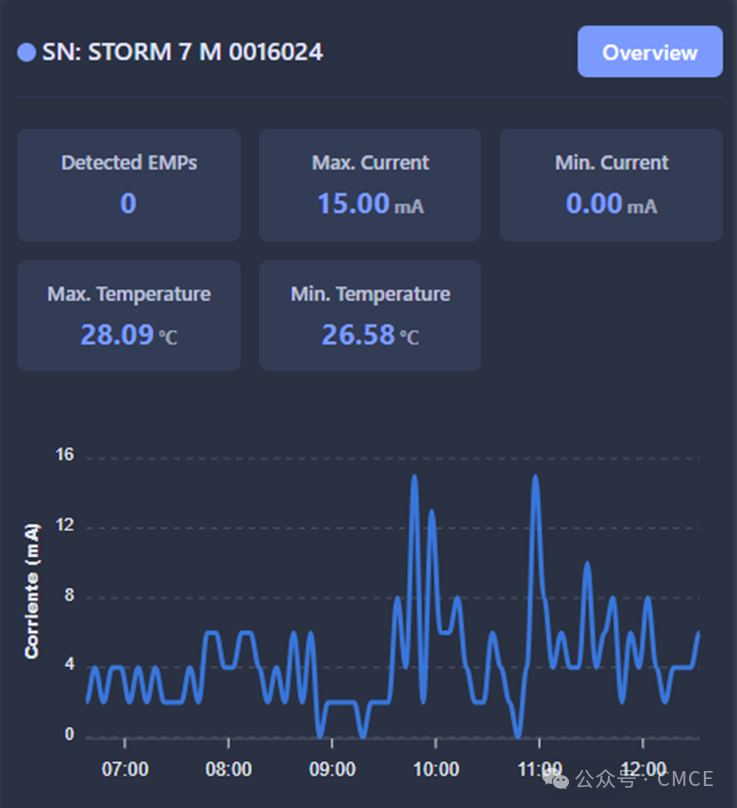

晴天:下图展示了晴天CMCE中和电流的过程,电流随着大气电场的变化而变化。最高15mA,以15mA为例,计算每秒钟CMCE吸收电荷的数量。

I=Q/t

I=15×10−3A,t=1s代入Q=It可得:
Q=It=15×10−3A×1s=15×10−3C

基本电荷是一个电子或一个质子所带的电荷量,用符号e表示,其大小为e=1.6×10−19C

1s内CMCE可以吸收的电荷数量是:n=15×10−3C/1.6×10−19C=9.375×1016

CMCE


2024年9月17日晚上,香港海洋公园上空有雷暴云持续存在 了2个小时,监测到的中和电流如下。

监测香港海洋公园CMCE 120的泄漏电流表明,在晴天时,电流在10mA左右,在雷雨天气时达到最高76mA持续了2个小时左右,中和电荷量达到了:0.076×2×60×60=547.2C。查看当天的闪电定位资料发现,当段时间发生的闪电均为云闪,没有发生地闪,证明CMCE的高效性和有效性。

CMCE


针对论文中提到的要达到消雷的目的,每秒必须产生670mA的电流,这对于CMCE来说,可以轻松的达到。下图展示在南非的一个CMCE中,监测到了持续2A的中和电流,并在某时间段监测到6A电流和5A的中和电流。以6A计算,1s 可以中和Q=It=6C的电量,一个中等雷暴云携带的60-80C,10s就可以全部中和掉,而一个20C电量的带电雷云也不需要30s中和,而是3s内就可以中和掉。而闪电是有电场击穿阈值的,因次实际幷不需要中和掉全部电荷,因次,在闪电发生前,CMCE可以快速消除闪电。

CMCE


4.CMCE的其它优势

CMCE并不依赖特定的强电场,而是自适应电场,其中和电流随着大气电场的变化而变化,并且在晴天大气电场80-100v/m时就可以产生10mA左右的电流,这是多针消雷器永远无法企及的。
