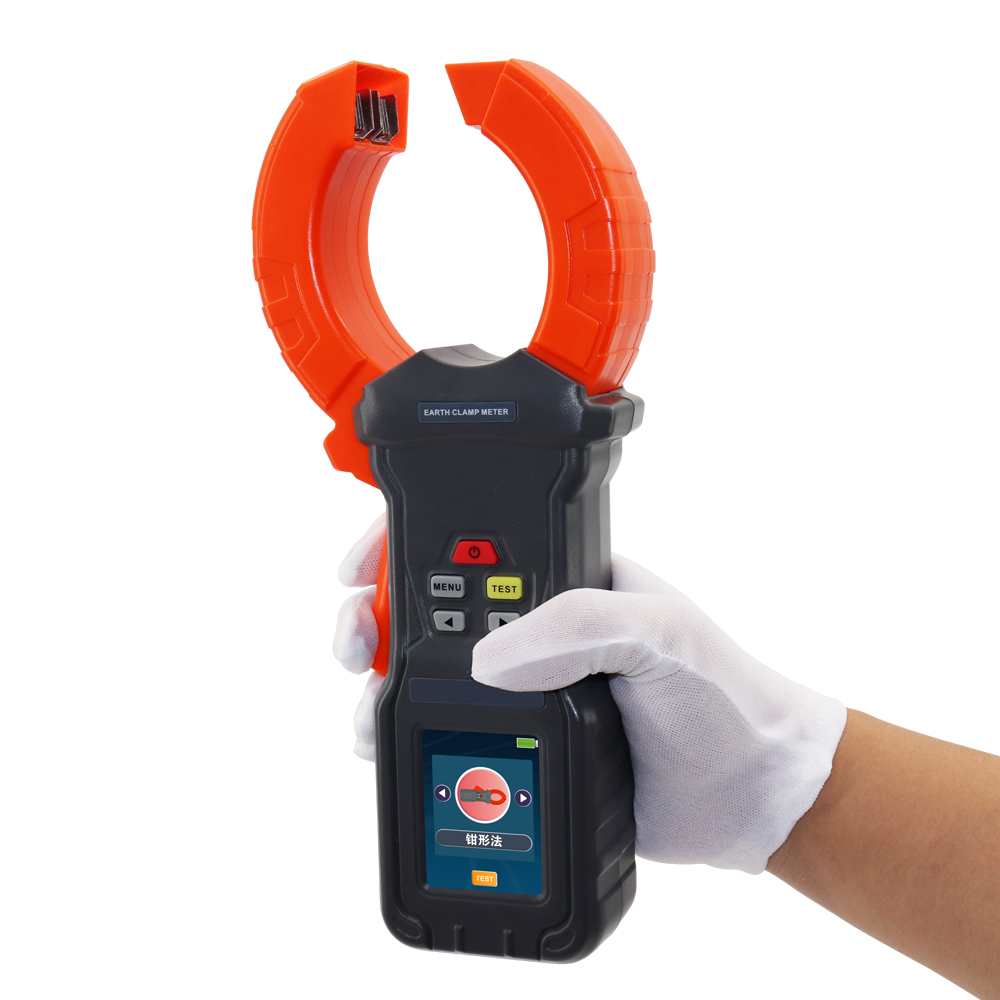

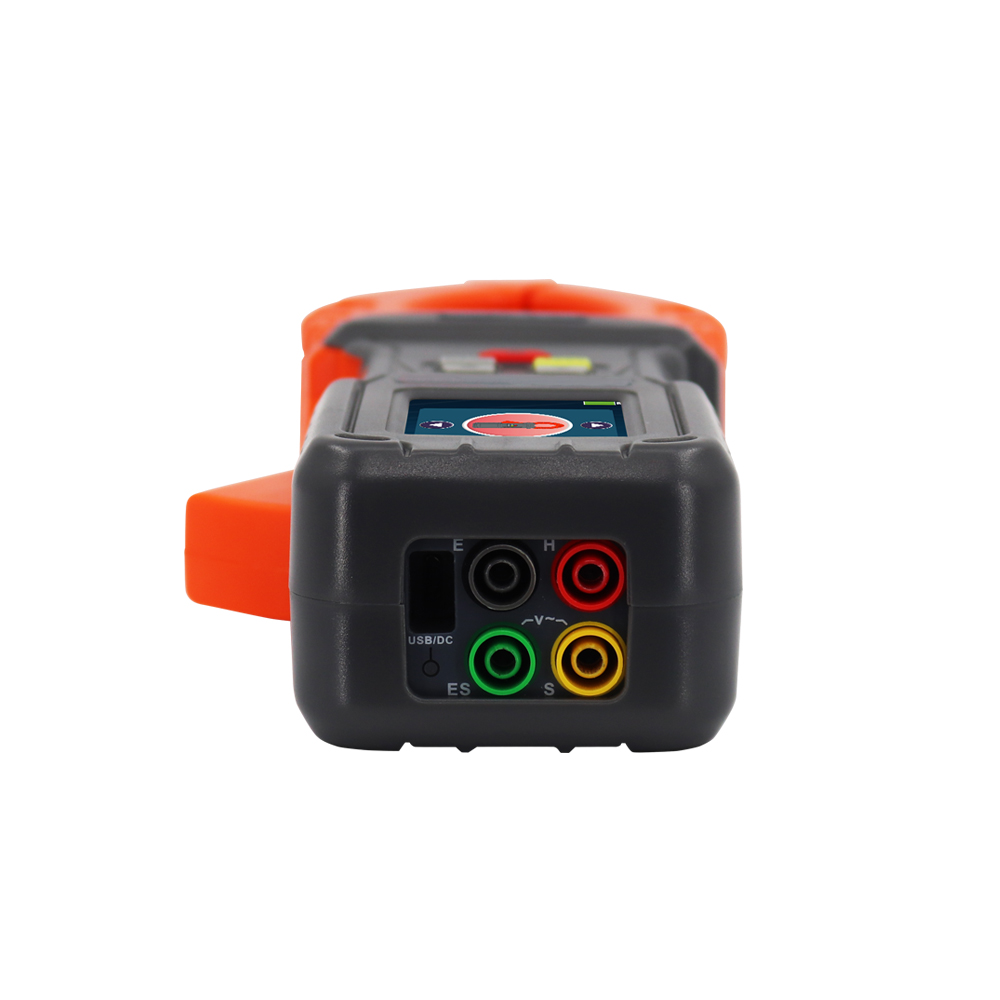

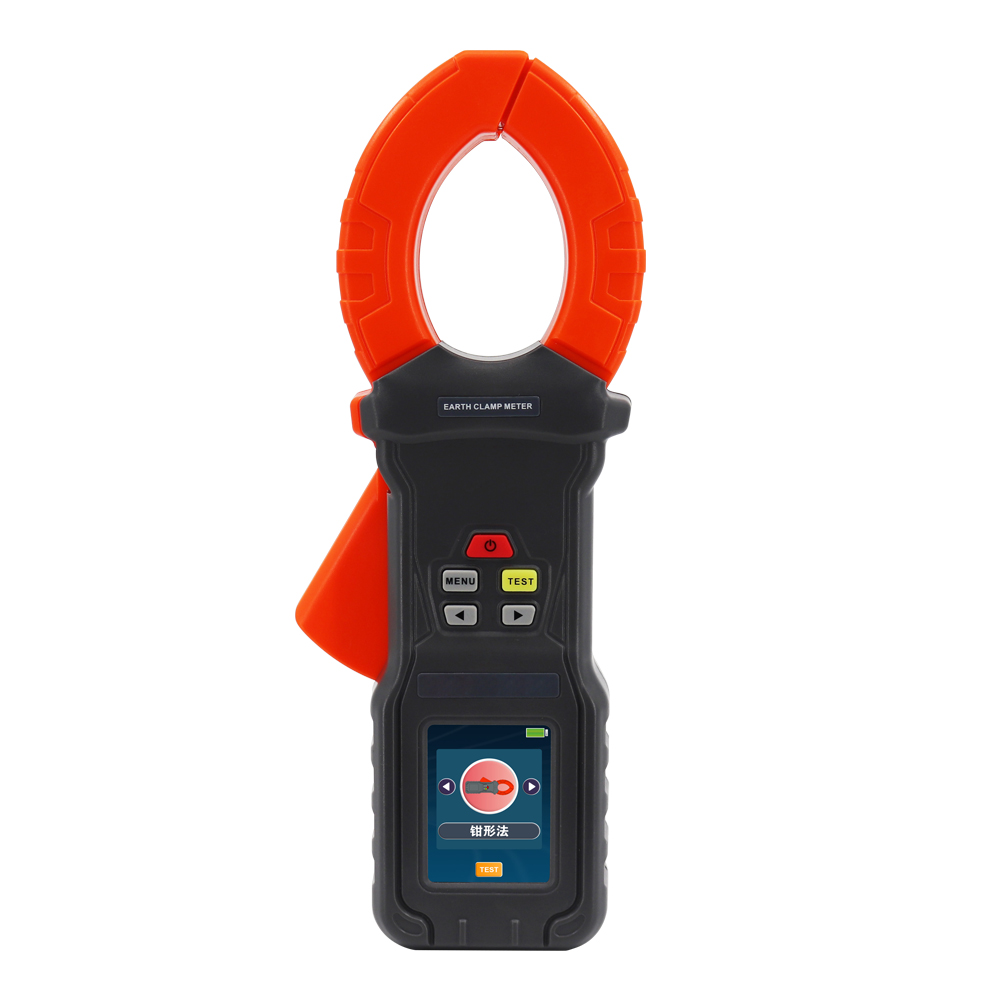

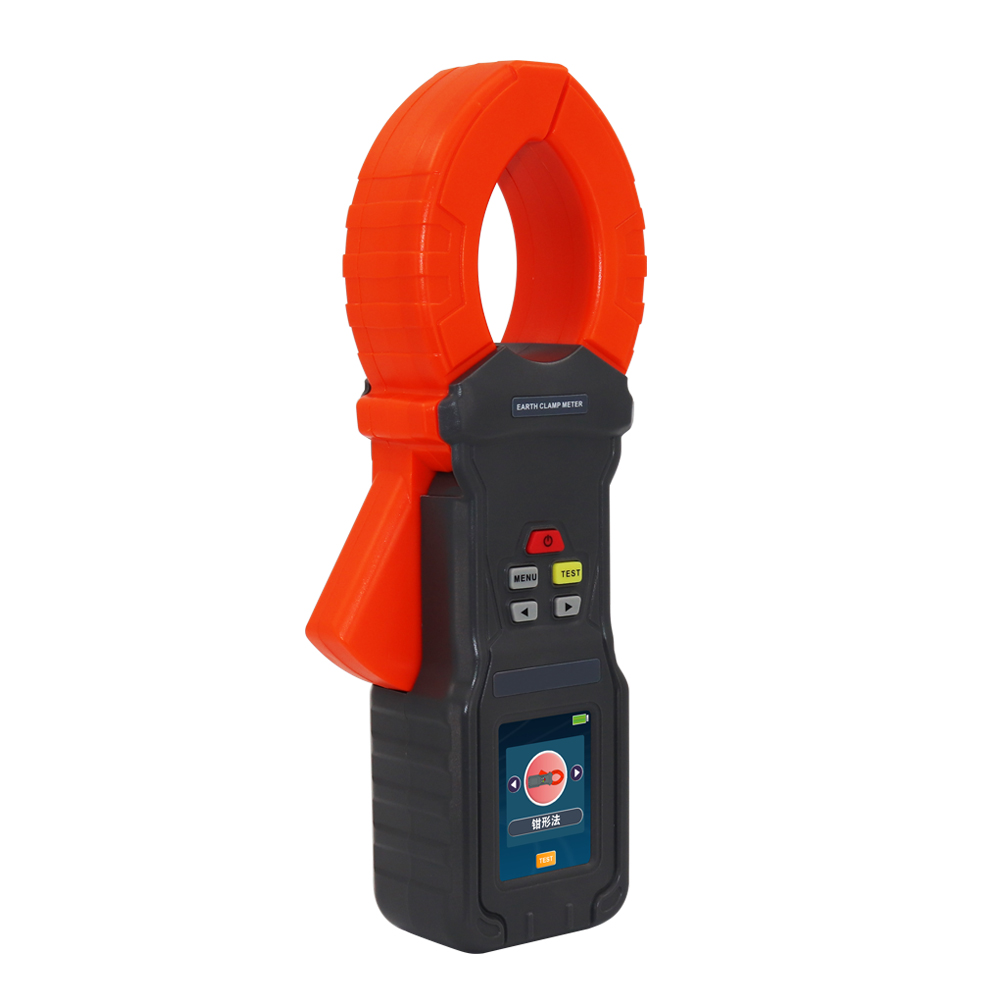

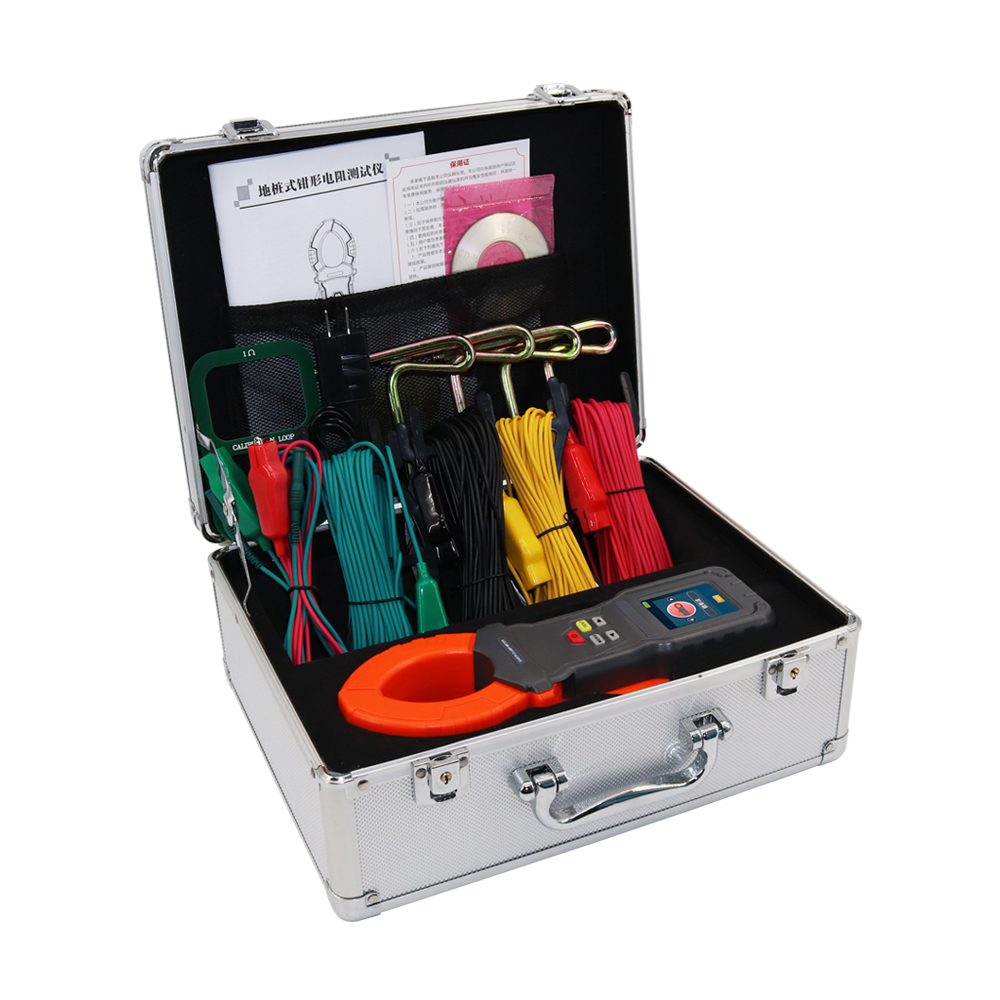

多功能钳形接地电阻测试仪(彩屏)FW3022

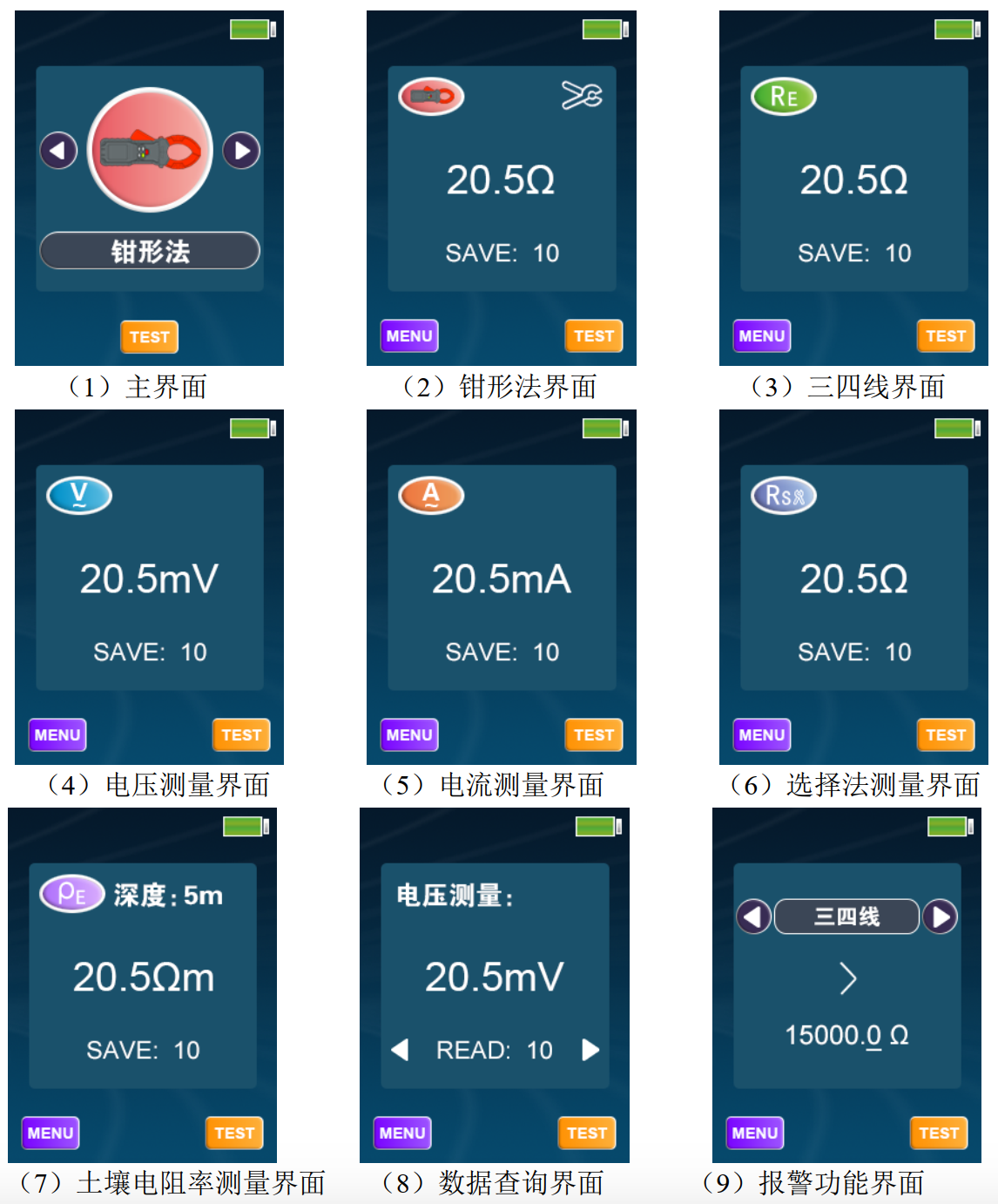

本仪表使用全新2.4寸豪华彩屏设计、具有钳形电阻,三四线电阻,交流电压,电流测量功能、同时还具有数据存储、数据查阅、报警、自动关机等功能。

0.00
0.00


本仪表使用全新2.4寸豪华彩屏设计、具有钳形电阻,三四线电阻,交流电压,电流测量功能、同时还具有数据存储、数据查阅、报警、自动关机等功能。

      用于接地电阻的测试。本仪表使用全新2.4寸豪华彩屏设计、具有钳形电阻,三四线电阻,交流电压,电流测量功能、同时还具有数据存储、数据查阅、报警、自动关机等功能。

      本仪器综合了环路电阻测试仪,接地电阻测试仪,土壤电阻率测试仪的功能。其中,经济型的FW3022可以测试电流,电压,三线法和四线法接地电阻,方便携带,精度高。

、量程及精度

测量模式

测量范围

分辨率

准确度

钳形法

0.02Ω-9.99Ω

0.01Ω

±2%rdg±0.05Ω

10.0Ω-99.9Ω

0.5Ω

±3%rdg±0.5Ω

100Ω-199Ω

±5%rdg±1Ω

200Ω-299Ω

±10%rdg±5Ω

300-699Ω

10Ω

±15%rdg±10Ω

700Ω-999Ω

20Ω

±20%rdg±20Ω

1.00KΩ-1.19KΩ

30Ω

±25%rdg±30Ω

1.20KΩ-2.00KΩ

50Ω

±35%rdg±50Ω

三四线

0.01Ω-9.99Ω

0.01Ω

±2%rdg±0.05Ω

10.0Ω-99.9Ω

0.1Ω

±2.5%rdg±5Ω

100Ω-999Ω

±5.0% rdg±50Ω

1.00KΩ-9.99KΩ

0.01KΩ

±10% rdg±100Ω



10.0KΩ-30.0KΩ

0.1KΩ

±10% rdg±1KΩ

交流电流

0.040mA -1.999mA

0.001mA

±2.5% rdg±0.01mA

2.00mA -19.99mA

0.01mA

±2.5% rdg±0.05mA

20.0mA -199.9mA

0.1mA

±2.5% rdg±0.1mA

0.200A-1.999A

0.001A

±2.5% rdg±0.01A

2.00A-19.99A

0.01A

±2.5% rdg±0.4A

20.0A-60.0A

0.1A

±2.5% rdg±0.6A

接地电压

1.00V-9.99V

0.01V

±2.5% rdg±0.1V

10.0V-99.9V

0.1V

±2.5% rdg±1V

100V-600V

1V

±2.5% rdg±5V

选择法

0.01Ω-9.99Ω

0.01Ω

±2% rdg±0.05Ω

10.0Ω-99.9Ω

0.1Ω

±2.5% rdg±5Ω

100Ω-999Ω

±5.0% rdg±50Ω

1.00KΩ-3.00KΩ

0.01KΩ

±10% rdg±100Ω

土壤电阻率(ρ)

0.00Ωm~99.99Ωm

0.01Ωm





ρ=2πaR

 (注1)

100.0Ωm~999.9Ωm

0.1Ωm

1000Ωm~9999Ωm

1Ωm

10.00kΩm~99.99kΩm

10Ωm

100.0kΩm~999.9kΩm

100Ωm

1000kΩm~9999kΩm

1kΩm

  注1:R取决于三四线法的测量精度而定,π=3.14, a:1 m~100m;

二、型号区别

型  号

FW3022

FW3022E

FW3022F

钳形电阻量程

0.00Ω-1500Ω

0.00Ω-1800Ω

0.00Ω-2000Ω

泄漏电流量程

0.000mA-40A

0.000mA-50A

0.000mA-60A

电流分辨率

1uA

1uA

1uA

三四线法量程

0.00Ω-3000Ω

0.00Ω-30kΩ

0.00Ω-30kΩ

土壤电阻率量程

0.00Ω-9999kΩm

0.00Ω-9999kΩm

接地电压量程

600V

600V

600V

蓝  牙

内置充电电池

TFT彩屏显示

USB数据上传功能

数据存储

电池电量实时指标

背  光

报警功能

电池电压低指示

过载保护

○空心表示没有
●实心表示有


三、技术规格



接地电阻测试、回路电阻测试、交流电流测试、交流电压测试

精度保证温度湿度

23℃±5℃,75%rh以下



DC 3.7V锂电池

电阻分辨率

0.01Ω

电流分辨率

0.001mA

电压分辨率

0.01V

钳口尺寸

68mm

显示模式

2.4寸彩色液晶屏

LCD尺寸

46mm×29mm

仪表尺寸

长宽高:273mm×106mm×53mm

测量时间

1/

USB接口

具有USB接口,存储数据可以上传电脑,保存打印

线

USB通讯线1

数据存储

最大100组数据,显示“FULL”符号表示存储已满

溢出显示

超量程溢出时“OL”符号指示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示,电池电压低时提醒及时充电

自动关机

开机15分钟后自动关机



750mA MAX



仪表:975g (含电池)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

绝缘电阻

20MΩ以上(电路与外壳之间500V)



AC 3700V/rms(电路与外壳之间)

外部磁场

40A/m

外部电场

1V/m

适合安规

IEC61010-1(CAT 300VCAT IV 150V、污染度2)

IEC61010-031IEC61557-1(接地电阻)
