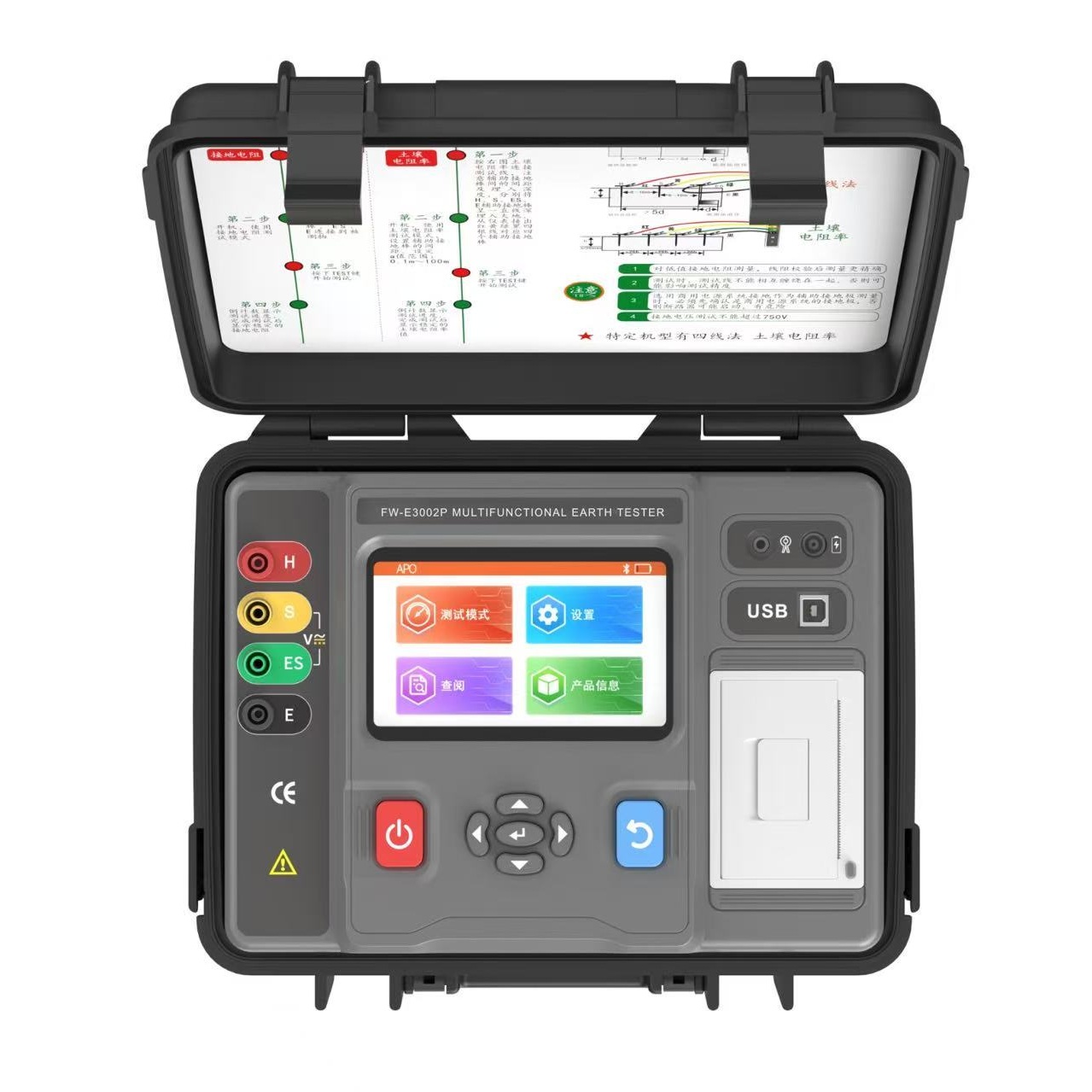

新款-多功能接地电阻测试仪FW-E3002P

新款-多功能接地电阻测试仪FW-E3002P

二三四线法接地 电阻：0.000Ω～200.00kΩ

直流电阻：0.000Ω～200.00kΩ

选择法接地电阻：0.00Ω～3.000kΩ

双钳法接地电阻：0.00Ω～200Ω

土壤电阻率：0.00Ωm～9999kΩm

接地电压：0.000V～750.0V

直流电压：0.000V～1000.0V

交流电流：0.00mA～1000.0A

测试波形、频率：正弦波 128Hz


0.00
0.00


二三四线法接地 电阻：0.000Ω～200.00kΩ

直流电阻：0.000Ω～200.00kΩ

选择法接地电阻：0.00Ω～3.000kΩ

双钳法接地电阻：0.00Ω～200Ω

土壤电阻率：0.00Ωm～9999kΩm

接地电压：0.000V～750.0V

直流电压：0.000V～1000.0V

交流电流：0.00mA～1000.0A

测试波形、频率：正弦波 128Hz


双钳多功能接地电阻测试仪FW-E3002P又叫接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪，该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能。通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。

双钳多功能接地电阻测试仪FW-E3002P由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，通过蓝牙连接手机APP，或通过USB连接电脑上位机，实现无线或有线远程测量、读取历史数据、导出报表分析等功能。具有数值保持及智能报警

提示等独特功能。

双钳多功能接地电阻测试仪FW-E3002P由主机、PC上位机软件、手机APP软件、测试线、USB线、充电器、接地针组成。


型号

功能



FW-E3002P

二三四线交流接地电阻、土壤电阻率、

三/四线选择法、双钳电阻、直流电阻、

交流电压、直流电压、交流电流


1. 各模式量程、精度、分辨率表

测量功能

测量范围

精度

分辨率

二三四线法测量接地电阻(Re)

0.000Ω～19.999Ω

±1.5%rdg±70dgt

0.001Ω

20.00Ω～199.99Ω

0.01Ω

200.0Ω～1999.0Ω

0.1Ω

2.000kΩ～19.999kΩ

1Ω

20.00kΩ～200.00kΩ

10Ω

直流电阻(R—)

0.000Ω～19.999Ω

±1.5%rdg±70dgt

0.001Ω

20.00Ω～199.99Ω

0.01Ω

200.0Ω～1999.9Ω

0.1Ω

2.000kΩ～19.999kΩ

1Ω

20.00kΩ～200.00kΩ

10Ω

选择法测量接地电阻(Re)

0.00Ω～20.00Ω

±2%rdg±30dgt

0.01Ω

20.0Ω～200.0Ω

0.1Ω

0.200kΩ～3.000kΩ

1Ω

双钳法测量接地电阻(Re)

0.00Ω～9.99Ω

±10%rdg±10dgt

0.01Ω

10.0Ω～99.9Ω

0.1Ω

100Ω～200Ω

±15%rdg±10dgt

1Ω

土壤电阻率(ρ)

0.00Ωm～99.99Ωm

ρ=2πaR (注2)

0.01Ωm

100.0Ωm～999.9Ωm

0.1Ωm

1000Ωm～9999Ωm

1Ωm

10.00kΩm～99.99kΩm

10Ωm

100.0kΩm～999.9kΩm

100Ωm

1000kΩm～9999kΩm

1kΩm

交流电压

0.000～9.999V

±1.5%rdg±50dgt

0.001V

10.00～99.99V

0.01V

100.0～750.0V

0.1V

交流电流

0.00mA～9.99mA

±2%rdg±50dgt

0.01mA

10.00mA～99.99mA

0.01mA

100.0mA～999.9mA

0.1mA

1.000A～9.999A

1mA

10.00A～99.99A

10mA

100.0A～999.9A

0.1A

直流电压

0.000～9.999V

±1.5%rdg±50dgt

0.001V

10.00～99.99V

0.01V

100.0～999.9V

0.1V

温度特性

温度特性：  使用温度范围内加上测试精度×0.1/℃。(18℃到28℃以外)

例如8℃时：±0.2%rdg±10dgt(基本精度)+0.1×10(温差)×（0.2%rdg+10dgt） = ±0.4%rdg±20dgt

注：1. 基准条件：Rh Rs<100Ω时的精度。

工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ

2. 取决于R的测量精度而定,π=3.14, a:0.1 m～100.0m；

2．一般规格

环境温度湿度

23℃±5℃，75%rh以下

干扰电压

＜20V（应避免）

干扰电流

＜2A（应避免）

测R时电极间距

a＞5d

测ρ时电极间距

a＞20h

电    源

11.1V锂电池（内置）满电在交流电阻模式下可以连续测量1000以上次

屏幕亮度

可控，用户可以根据场景调节

测量方式

精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻

测量方法

二三四线法测量：变极法，测量电流42.0mA Max

土壤电阻率：四极法

选择法测量：变极法，测量电流42.0mA Max

双钳法：非接触互感测量法，测试电流40mA Max

直流电阻：变极法

交流电流：平均值整流(钳形)

接地电压：平均值整流(S-ES接口间)

直流电压：平均值整流(S-ES接口间)

测试电压波形

正弦波

测试频率

128Hz

开路测试电压

AC 30.0V  Max   DC 30.0V    Max

电极间距范围

0.1m～100.0m

显示模式

彩色显示屏

仪表尺寸

长宽高：277.2mm×227.5mm×153mm

电流钳尺寸

长厚高：101mm×27mm×214mm

测 试 线

4条：红色15m，黑色15m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.5m，绿色1.5m各1条

辅助接地棒

4根：φ10mm×200mm

电 流 钳

香蕉插头*1、音频插头*1

电流钳口径

φ50mm

电流钳引线

长2m

测量时间

交流电流：约3次/秒

对地电压：约3次/秒

接地电阻、土壤电阻率：约10秒/次

USB接口

具有USB接口，存储数据可以通过软件上传电脑

蓝牙连接

有，可以进行手机实时监控，数据读取等功能

通 讯 线

USB通讯线1条，长1.5m

数据存储

500组，显示“FULL”符号表示存储已满

溢出显示

超量程溢出时“OL”符号指示

辅助接地测试

具有辅助接地电阻值测试功能，0.00kΩ～200.00kΩ

报警功能

测量值超过报警设定值时发出报警提示

自动关机

“APO”指示，开机15分钟（默认）后自动关机

功耗

屏幕亮度：190mA   Max(亮度最大) 140mA Min(亮度最小)

测量：    200mA Max(亮度最大)   150mA Min(亮度最小)

质    量

仪表： 1975g(含电池)

电流钳：940g(2把)

测试线：1300g(含简易测试线)

辅助接地棒：850g(4根)

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻：H-E、S-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031；

IEC61557-1(接地电阻)；

IEC61557-5(土壤电阻率)；

JJG 366-2004(接地电阻表)；

JJG 1054-2009(钳形接地电阻仪)。
